Miniaturowe prostowniki mostkowe SMD o napięciu przebicia do ponad 1000 V
Produkt firmy:
Diodes Incorporated

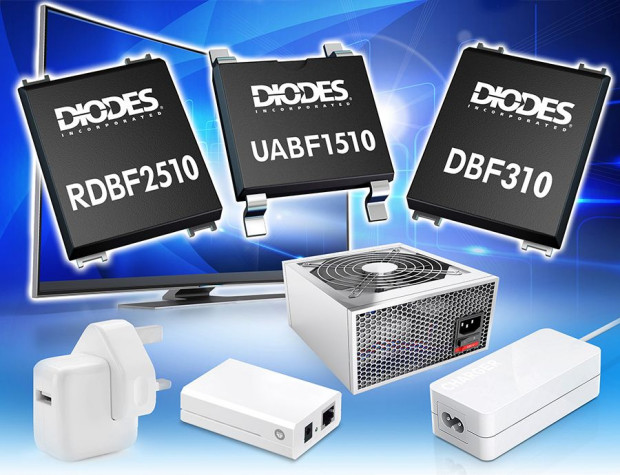

Firma Diodes wprowadziła na rynek serię miniaturowych prostowników mostkowych zamykanych w obudowach typu DBF (8,7 x 6,65 x 1,4 mm) i ABF (6,4 x 5,05 x 1,2 mm) do montażu SMT, pozwalających zmniejszyć wymaganą powierzchnię płytek drukowanych w zasilaczach i systemach oświetleniowych LED. Zajmują one mniejszą o połowę powierzchnię od czterech diod prostowniczych w obudowach SMA.
Wyróżniają się dużym napięciem przebicia (VRRM ≥ 1000 V), małym prądem wstecznym (IR < 5 µA) i możliwością przewodzenia prądów impulsowych o natężeniu nawet do około 100 A. Ponadto, krótki czas regeneracji rzędu 160...500 ns zapewnia małe straty mocy tych elementów.
| IO (A) | VRRM (V) | maks. VF (V) | maks. IR (µA) | IFSM (A) | maks. tRR (ns) | CT (pF) | |
| DBF310-13 | 3,0 | 1000 | 1,0 | 5 | 110 | - | 35 |
| DBF2510-13 | 2,5 | 1,0 | 80 | - | 30 | ||
| DBF210-13 | 2,0 | 1,0 | 70 | - | 25 | ||
| DBF1510U-13 | 1,5 | 1,0 | 70 | - | 25 | ||
| RDBF310-13 | 3,0 | 1,3 | 100 | 500 | 45 | ||
| RDBF2510-13 | 2,5 | 1,3 | 75 | 500 | 30 | ||
| RDBF1510U-13 | 1,5 | 1,3 | 70 | 500 | 25 | ||
| UABF1510-13 | 1,5 | 1,3 | 50 | 160 | 17 | ||
| RABF210-13 | 2,0 | 1,3 | 60 | 500 | 17 | ||
| RABF1510-13 | 1,5 | 1,3 | 50 | 500 | 17 |
