Dwurzędowe złącza przemysłowe o odporności na wibracje do 10 g

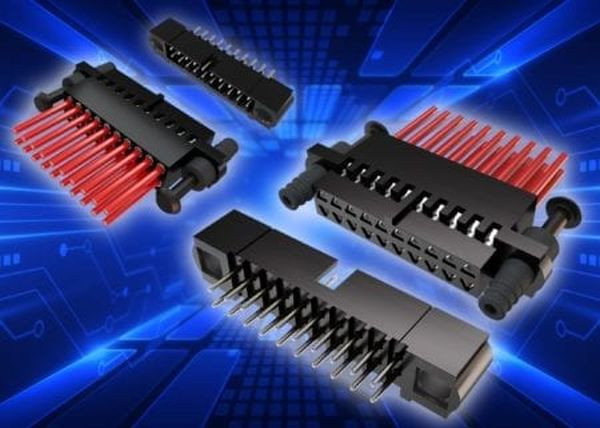

Do oferty firmy Harwin wchodzi nowa seria złączy przemysłowych M225, zaprojektowanych do zastosowań wymagających dużej odporności na wibracje. Te miniaturowe złącza kabel-płytka zapewniają odporność na wibracje do 10 g przez 6 godzin. Charakteryzują się konstrukcją o dużej odporności mechanicznej, zapewnianej przez korpus z polisiarczku fenylenu (PPS) wzmacnianego szkłem.

M225 to złącza dwurzędowe o rozstawie wyprowadzeń 2 mm, zapewniające rezystancję izolacji min. 100 MΩ. Współpracują z kablami o średnicy od 28 do 22 AWG (Ø0,32...0,64 mm). Ich piny charakteryzują się prądem znamionowym 3,3 A (3,0 A przy równoczesnym obciążeniu elektrycznym wszystkich pinów) i rezystancją 25 mΩ.

Po wetknięciu wtyku w gniazdo uzyskuje się 3-punktowy kontakt każdego z pinów, co zapewnia dużą niezawodność połączeń nawet w najtrudniejszych warunkach pracy. System mate-before-lock zapewnia dużą siłę trzymania złącza i odporność na wibracje, a dodatkową odporność zapewniają gumowe, boczne elementy ustalające ze sworzniami blokującymi.

Spolaryzowana obudowa eliminuje ryzyko błędnego podłączenia wtyku do gniazda. Złącza M225 są przeznaczone do pracy w zakresie temperatur otoczenia od -55 do +125°C. Ich niezawodność producent określa na 50 cykli mechanicznych. Zakres zastosowań obejmuje maszyny, napędy przemysłowe i robotykę.
