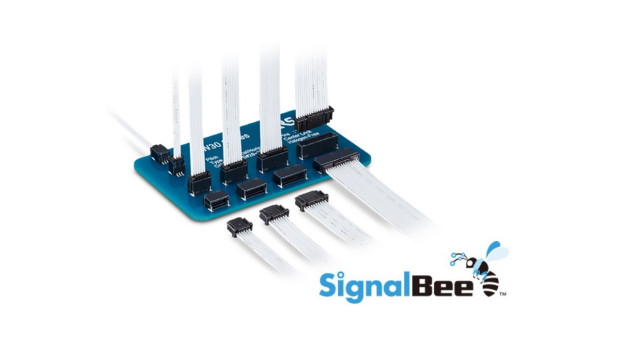

Jednorzędowe złącza serii KW30 firmy Hirose zostały zaprojektowane do realizacji połączeń przewód-płytka w urządzeniach przemysłowych, automatyce oraz wszędzie tam, gdzie występują silne drgania i szybkie zmiany temperatury. Występują one w wersjach prostych i kątowych do montażu SMT, zawierających od 2 do 15 styków, rozstawionych co 1 mm lub 2 mm. Wymiary zależą od wariantu; przykładowo, złącze 7-stykowe charakteryzuje się powierzchnią montażową 8,9 x 6,85 mm i wysokością 3,93 mm. Centralny mechanizm blokujący zapewnia prawidłowe dociśnięcie i uniemożliwia odwrotny montaż wtyku w gnieździe. Prawidłowe zamknięcie blokady jest sygnalizowane dobrze wyczuwalnym kliknięciem.
Kontakty złączy KW30 są powlekane warstwą złota. Umożliwiają montaż przewodów o średnicy od 0,2 do 0,32 mm (AWG 28...32). Charakteryzują się dwupunktową konstrukcją z elementem sprężynującym, zapewniającym bardzo dobrą stabilność elektryczną połączenia. Wszystkie warianty mogą pracować z napięciem roboczym do 100 V. W zależności od grubości przewodu, prąd znamionowy wynosi od 0,8 A do 3,0 A. Maksymalna rezystancja styku to 30 mΩ, a trwałość mechaniczną producent ocenia na 30 cykli łączeniowych.
Więcej na: www.hirose.com
