Złącza do szybkich magistral cyfrowych

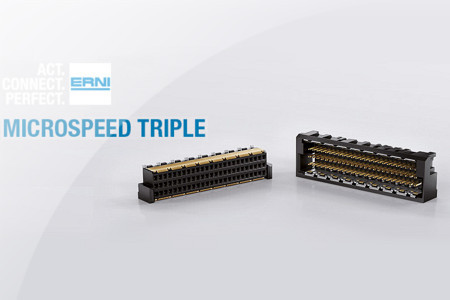

Firma Erni rozszerzyła swoją ofertę popularnych złączy wysokiej szybkości MicroSpeed o wersję z trzema rzędami kontaktów. Odstęp między kontaktami wynosi 1 mm, a ekranowanie złącza i dopasowanie impedancyjne do 50/100 Ω pozwala na realizację transmisji z szybkością do 25 Gb/s. Nowe złącza są dostosowane do wymagań nowych standardów, takich jak Ethernet 100 Gbps (IEEE 802.3ba), OIF (Optical Internetworking Forum), USB 3.1 i innych. Ich typowe zastosowania obejmują transmisję danych i telekomunikację, wydajne systemy obliczeniowe, technologie medyczne lub automatykę przemysłową, wymagające dużych szybkości transmisji.

Wersje SMT mają do 3 x 25 kontaktów (75 pinów). Środkowy (trzeci) rząd styków pozwala użytkownikom na większą swobodę w przypisaniu pinów oraz realizacji ekranowania. Jednokierunkowe pary różnicowe mogą być zorientowane poziomo lub pionowo w zależności od wymagań systemu i poziomu przesłuchów.

Dostępne wersje montowane pionowo pozwalają na łącznie płytek lub umieszczenie złącza na powierzchni elastycznej płytki PCB. Możliwe jest uzyskanie odległości między płytkami do 5 mm.

Wytrzymały szkielet i symetryczna konstrukcja pozwalają na automatyczne łączenie styków, co jest istotne w zastosowaniach przemysłowych. Podwójny kontakt żeński zapewnia bezpieczne i niezawodne połączenie w trudnych warunkach środowiskowych i gwarantuje długość kontaktu 1,5 mm.

Złącza MicroSpeed są dostarczane w postaci taśmy typu pick-and-place i taśmy do montażu powierzchniowego, co pozwala na w pełni zautomatyzowaną produkcję.
