Oscylatory o małych szumach fazowych na pasma K i Ka

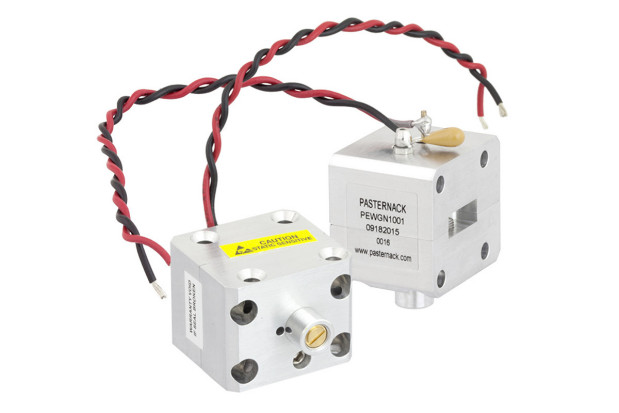

Firma Pasternack dodaje do oferty komponentów na pasmo mikrofalowe i milimetrowe dwa małogabarytowe oscylatory z diodą Gunna. PEWGN1001 to oscylator na pasmo K, pracujący na częstotliwości środkowej 24,125 GHz z zakresem przestrajania 1,0 GHz. Jest przystosowany do montażu na falowodach WR-42 UG-595/U.

PEWGN1000 to oscylator na pasmo Ka o częstotliwości środkowej 35 GHz i zakresie przestrajania 3,0 GHz, przystosowany do montażu na falowodach WR-28 UG-599/U. Oba modele mogą znaleźć zastosowanie m.in. w radarach, aparaturze pomiarowej i systemach alarmowych.

Dzięki bardzo dużej dobroci i zewnętrznemu mechanizmowi kompensacji termicznej (maks. błąd -0,2 MHz/°C), wykazują bardzo dużą stabilność częstotliwości i mocy oraz małe szumy fazowe (-98 dBc/Hz przy offsecie 100 kHz).

PEWGN1001 i PEWGN1000 pracują z napięciem zasilania z zakresu od 5,0 do 5,5 V przy poborze prądu rzędu 200...250 mA. Ich maksymalna moc oddawana do obciążenia wynosi co najmniej +10 dBm. Zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +85°C.
