Wyłącznik termiczny o temperaturze progowej 210°C do montażu w procesie przepływowym

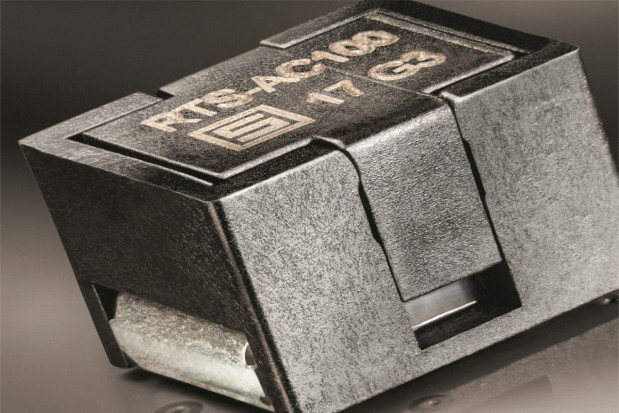

Do oferty firmy Schurter wchodzi nowy typ wyłącznika termicznego przystosowanego do montażu w standardowym procesie przepływowym. RTS (Reflowable Thermal Switch) jest elementem małogabarytowym, zamykanym w obudowie SMD o powierzchni 8,8 x 6,6 mm. Zabezpiecza przed przegrzaniem podzespoły półprzewodnikowe dużej mocy (tranzystory IGBT i MOSFET, triaki, tyrystory, układy scalone).

Przed aktywowaniem mechanicznym może być lutowany w procesie przepływowym w temperaturze do +260°C. Po przylutowaniu i aktywowaniu mechanicznym (ręcznym lub automatycznym) pracuje z punktem przełączenia ustalonym na +210°C.

W odróżnieniu od wyłączników aktywowanych elektrycznie, status RTS jest dobrze widoczny dla instalatora. Co więcej, nie jest już wymagane dodatkowe, trzecie wyprowadzenie do aktywacji elektrycznej.

Dużą zaletą nowego modelu są bardzo małe rozmiary w stosunku do oferowanej obciążalności. Może on pracować z prądem przewodzenia do 100 A i napięciem do 60 V_DC.

Producent oferuje dodatkowe warianty ze zintegrowanym bocznikiem lub dodatkowym bezpiecznikiem realizującym zabezpieczenie nadprądowe, zmniejszające wymaganą przestrzeń na płytce drukowanej. RTS spełnia wymogi norm AEC-Q200 i MIL-STD.
