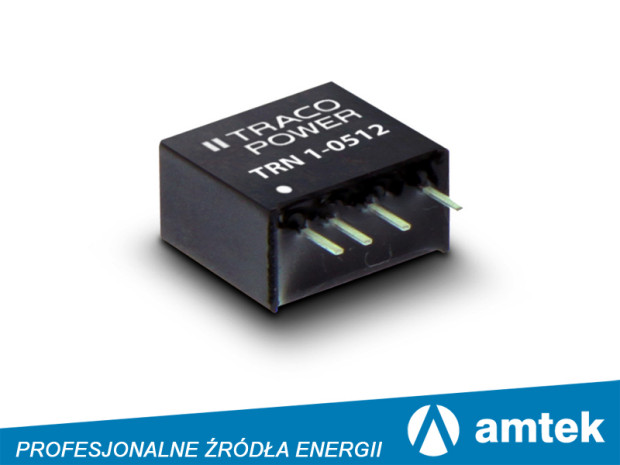

Traco Power - przetwornice 1-watowe DC/DC, serii TRN 1

Seria TRN 1 obejmuje wysokiej jakości 1-watowe przetwornice DC / DC mogące pracować przy pełnym obciążeniu w temperaturze otoczenia do 90 °C wykorzystując tylko chłodzenie konwekcyjne. W pełni modułowa konstrukcja przeznaczona jest do montażu na płytkach drukowanych PCB w systemie przewlekanym.

Główne cechy przetwornic TRN1 to:

• możliwość pracy przy pełnym obciążeniu w szerokim zakresie temperatur otoczenia od -40 °C do 90 °C bez obniżenia mocy na krańcach zakresu (derating) przy temperaturze obudowy do 95 °C.
• zabezpieczenia przeciwzwarciowe, ciągłe z odzyskiem;
• szeroki zakres napięć wejściowych o stosunku 2:1 względem napięcia wyjściowego;
• brak wymogu minimalnego obciążenia;
• napięcie izolacji we / wy na poziomie 1600 VDC;
• średni czas pomiędzy awariami, MTBF (wg MIL-HDBK-217F w temp. + 25 ° C) 7400 000 godzin;
• obudowa typu SIP o małych wymiarach: 11,9 x 7,7 x 11,0 mm.

Produkt spełnia szereg standardów, norm i dyrektyw, co znacznie ułatwia projektowanie i wdrażanie nowych urządzeń w wielu wymagających zastosowaniach, są to między innymi:

• Certyfikat bezpieczeństwa dla technologii informacyjnej: IEC / EN 60950-1, UL 60950-1,
• Kompatybilność elektromagnetyczna (EMC) - dla szeregu norm EN 61000-4-x,
• Kompatybilność elektromagnetyczna urządzeń multimedialnych (EMM): EN 55032 klasy A lub B z elementami zewnętrznymi,
• Szok termiczny i wibracje: MIL-STD-810F,
• Zgodność z zasadami ochrony środowiska: Dyrektywa RoHS 2011/65 / UE.

Seria TRN1 to 32 modele zgrupowane 4 przedziałach napięć wejściowych (nominalnie):  9VCD, 12VCD, 24VCD, 48VCD. W każdej grupie znajdziemy napięcia wyjściowe: 3.3 VDC, 5.0 VDC, 12 VDC, 15 VDC, 24 VDC  oraz napięcia symetryczne ± 5.0 VDC, ±12 VDC, ±15 VDC.
