Bezołowiowe rezystory wysokonapięciowe dla przemysłu i medycyny

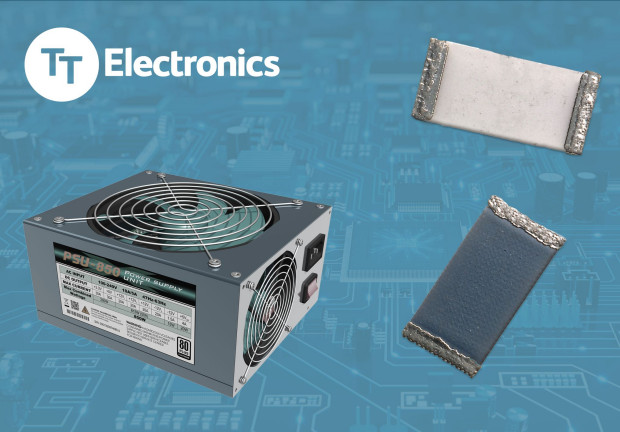

Biorąc pod uwagę coraz ostrzejsze kryteria dotyczące zawartości ołowiu w urządzeniach elektronicznych, firma TT Electronics opracowała serię bezołowiowych, wysokonapięciowych rezystorów grubowarstwowych GHVC (Green High-Voltage Chip), mogących znaleźć zastosowanie m.in. w zasilaczach, wyłącznikach automatycznych i aparaturze medycznej. Nowe rezystory występują w wersjach o rezystancji od 25 kW do 100 MW z szeregu E24 i E96.

Są zamykane w obudowach rozmiaru EIA 1206, 2010 i 2512, którym odpowiada moc znamionowa odpowiednio 0,3 W, 0,5 W i 1 W. Maksymalne ciągłe napięcie pracy DC i szczytowe AC wynosi 3 kV dla wersji w obudowach 2512. Rezystory GHVC mogą pracować w zakresie temperatur otoczenia od -55 do +125°C. Są odporne na impulsy przepięciowe (1,2/50 μs) do 7 kV.

Charakteryzują się współczynnikiem temperaturowym ±100 ppm/°C i współczynnikiem napięciowym -1,5 ppm/V. Zawierają wyprowadzenia odporne na działanie siarki, co zostało potwierdzone wynikami testów ASTM-B-809, dzięki czemu zapewniają niezawodność i stabilność wymagane w przemyśle chemicznym i maszynach górniczych.
