Łatwe w implementacji, precyzyjne czujniki prądowe AMR o paśmie 1,5 MHz

W odróżnieniu od innych dostępnych na rynku czujników prądowych AMR (Anisotropic Magneto Resistive), najnowsze czujniki dwukierunkowe serii MCx1101 są bardzo łatwe w implementacji; w najprostszej konfiguracji wymagają jedynie 3 zewnętrznych elementów pasywnych. Występują w wersjach na zakres pomiarowy ±5, ±20 i ±50 A i oferują większą dokładność DC i dynamikę od wersji z oferty innych producentów.

Przykładowo, model o zakresie pomiarowym ±20 A charakteryzuje się błędem wynoszącym typowo ±0,6% przy +25°C i co najwyżej ±2,0% w temperaturze otoczenia +85°C. Czujniki MCx1101 zapewniają 3-decybelowe pasmo pracy równe 1,5 MHz, krótki czas odpowiedzi (typ. 300 ns), małą rezystancję obwodu pierwotnego (0,9 mΩ) i izolację do 4,8 kV.

Mogą być stosowane do pomiaru natężenia prądu w układzie high-side i low-side w zasilaczach, falownikach i układach napędowych. Dzięki szerokopasmowej pracy i krótkiemu czasowi odpowiedzi nadają się doskonale do współpracy ze stopniami mocy bazującymi na tranzystorach SiC i GaN.

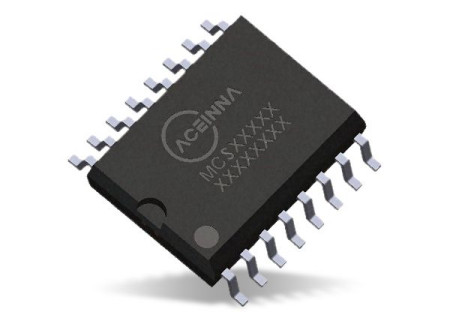

Zawierają szybki (0,2 µs) układ sygnalizacji przekroczenia dopuszczalnego prądu wejściowego, ułatwiający realizację zabezpieczenia nadprądowego. Występują w wersjach z wyjściem analogowym o stałym wzmocnieniu (MCA1101) i proporcjonalnym do napięcia zasilania (MCR1101). Są zamykane w obudowach SOIC-16.
