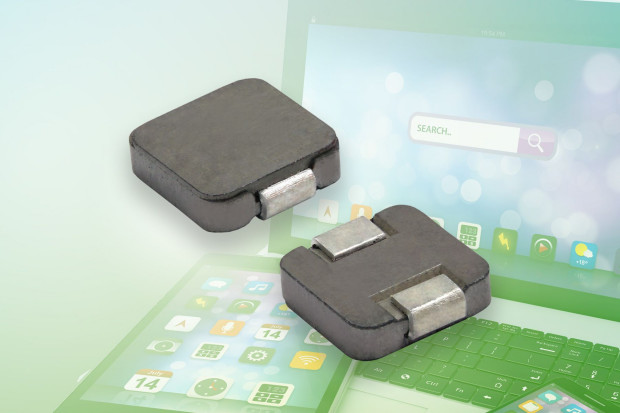

Vishay Intertechnology rozszerza serię cewek indukcyjnych IHSR o nowy model zamykany w obudowie 1616 o powierzchni 4 x 4 mm, zaprojektowany do zastosowań w wielofazowych, wysokoprądowych zasilaczach i filtrach. IHSR-1616AB-01 cechuje się dwukrotnie mniejszą rezystancją DCR od typowych cewek wysokoprądowych, wynoszącą od 1,15 mΩ. Tolerancja DCR wynosi standardowo 5%, przy czym dostępne są też wersje z tolerancją 3-procentową do zastosowań wymagających dokładniejszego pomiaru natężenia prądu.
Cewka IHSR-1616AB-01 jest zoptymalizowana do gromadzenia energii w przetwornicach DC-DC, jak również może znaleźć zastosowanie w wysokoprądowych filtrach pracujących aż do częstotliwości rezonansu własnego. Występuje w wersjach o indukcyjności 0,033 µH i 0,068 µH.
Jest produkowana w niskoprofilowej obudowie o grubości 1,2 mm. Może pracować w zakresie temperatur otoczenia do +125°C, a jej duży prąd nasycenia (do 62 A) pozwala na przewodzenie dużych impulsów prądowych bez wchodzenia w nasycenie.
| Indukcyjność ±20%, 100 kHz (µH) |
DCR ±5%, 25°C (mΩ) |
Prąd znamionowy Δt=40°C (A) |
Prąd nasycenia L0-20% (A) |
Prąd nasycenia L0-30% (A) |
SRF (MHz) |
| 0,033 | 1,15 | 37 | 41 | 62 | 856 |
| 0,068 | 3,20 | 22 | 30 | 41 | 418 |
Więcej na: www.vishay.com
