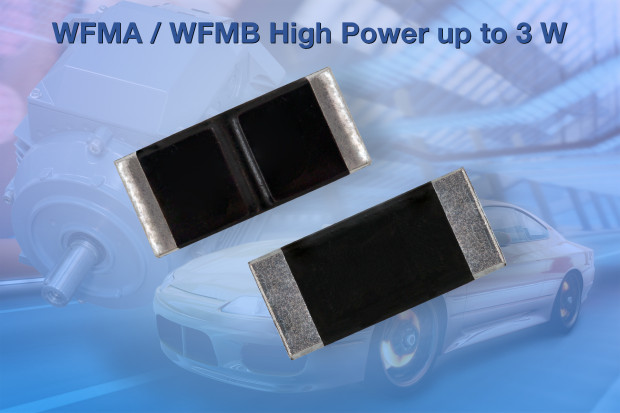

Rezystory pomiarowe SMD 5...500 mΩ o mocy znamionowej do 3 W

Rezystory pomiarowe SMD nowej serii WFM wyróżniają się na tle wcześniejszych serii dużą mocą znamionową wynoszącą w zależności od wersji 2 lub 3 W oraz szerokim zakresem rezystancji od 5 do 500 mΩ przy tolerancji od ±1,0%. Eliminuje to konieczność równoległego łączenia kilku rezystorów i zwiększa dokładność pomiaru. Rezystory WFM są zamykane w obudowach rozmiaru 2010 i 2512.

Mogą znaleźć zastosowanie w układach pomiaru prądu ciągłego i impulsowego w zasilaczach, wzmacniaczach, układach napędowych, układach zarządzania zasilaniem i przyrządach pomiarowych.

Element pomiarowy wykonany ze stopu chromowo-niklowego lub miedzi z magnezem charakteryzuje się małym współczynnikiem TCR (<20 ppm/°C), małą indukcyjnością resztkową (0,5…5 nH), współczynnikiem EMF poniżej 3 µV/°C i szerokim zakresem dopuszczalnych temperatur pracy od -65 do +170°C.
