Czujniki prądowe Halla w nowych obudowach SOIC16W MC o prądzie przewodzenia do 80 A
Do oferty firmy Allegro MicroSystems wchodzą pierwsze czujniki prądowe zamykane w nowych obudowach SOIC16W typu „MC” o opatentowanej konstrukcji wewnętrznej, przeznaczone do zastosowań tam, gdzie kluczowe są małe wymiary podzespołów, dobra izolacja i małe straty mocy. Dzięki zastosowaniu ponad dwukrotnie grubszej ramki wyprowadzeniowej niż w przypadku standardowych obudów SOIC16W, uzyskano bardzo małą rezystancję szeregową wewnętrznej linii wysokoprądowej, wynoszącą zaledwie 265 µΩ, zwiększono gęstość prądu i zmniejszono wymogi odnośnie chłodzenia. Dopuszczalny prąd ciągły wynosi nawet do 90 A (w zależności od temperatury pracy).
Obudowa „MC” zapewnia izolację na poziomie 5 kV, pozwalającą na pracę z napięciem ciągłym do 1600 VDC i 1140 VRMS. Spełnia to wymogi obowiązujące w pojazdach elektrycznych i w instalacjach solarnych, pracujących w nowym standardzie 1500 V.

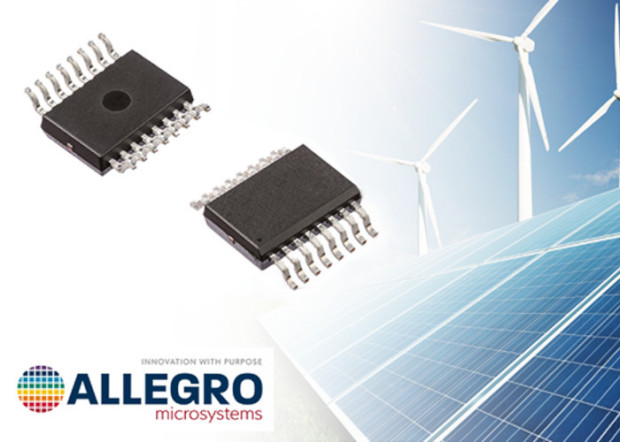

Pierwsze czujniki dostępne w nowych obudowach to ACS724 i ACS725 o dużej dokładności i szybkości działania. Są to różnicowe czujniki Halla z małostratnym wewnętrznym przewodnikiem wysokoprądowym o rezystancji 265 μΩ, umożliwiające pomiar prądów o natężeniu do ±65 A. Mogą one znaleźć zastosowanie w elektronice samochodowej (kwalifikacja AEC-Q100). Są przystosowane do pracy w szerokim zakresie temperatury otoczenia od -40 do +150°C.
