Miniaturowy czujnik temperatury o dokładności ±0,25°C w podzakresie -10…+60°C

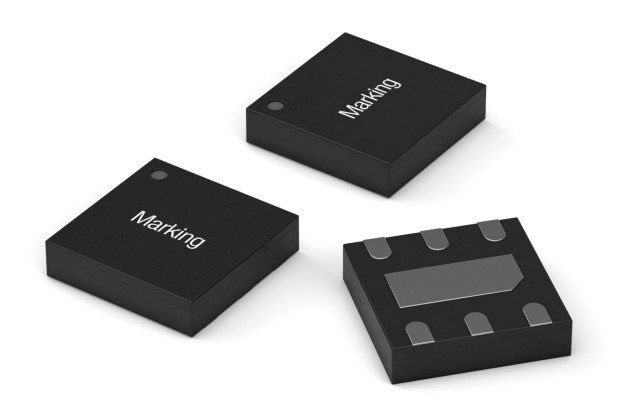

Nowy czujnik temperatury WSEN-TIDS firmy Wurth Elektronik charakteryzuje się małymi wymiarami i dużą dokładnością pomiaru, wynoszącą typowo ±0,7°C w całym zakresie pomiarowym od -40 do 125°C oraz ±0,25°C w podzakresie -10…+60°C. Jest on zamykany w obudowie SMD o wymiarach 2,0 x 2,0 x 0,5 mm. Dzięki fabrycznej kalibracji nadaje się do pracy bez czasochłonnego dostrajania i analizowania charakterystyk.

Może pracować w trybie single-shot lub w trybie pomiaru ciągłego z częstotliwością próbkowania od 25 do 200 Hz. 16-bitowy sygnał wyjściowy jest przesyłany za pośrednictwem interfejsu I²C do kontrolera host. Specjalne wejście konfiguracyjne do wyboru jednego z dwóch predefiniowanych adresów I²C pozwala na współpracę dwóch czujników ze wspólnym kontrolerem.

Czujnik WSEN-TIDS akceptuje napięcia zasilania od 1,5 do 3,6 V. W zależności do trybu pracy pobiera od 1,75 do 120 µA prądu. Może być też przełączany w tryb Power Down, w którym pobór prądu zmniejsza się do 0,6 µA. Dodatkową zaletą układu jest wyjście przerwania, sygnalizujące przekroczenie zaprogramowanej dolnej lub górnej temperatury progowej.
