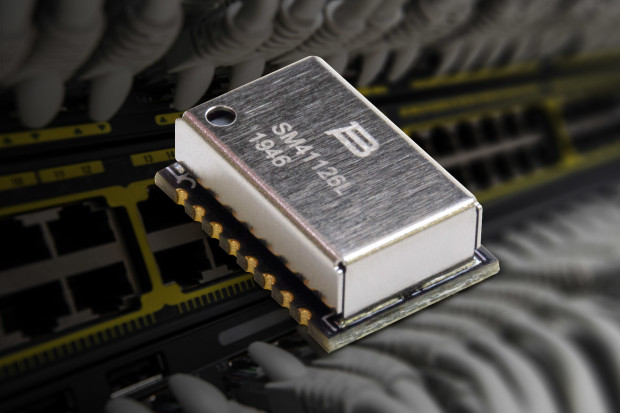

Moduł transformatorowy LAN 10/100 Base-T o wymiarach 12,7 x 8,7 x 4,0 mm

Nowy moduł transformatorowy Chip LAN 10/100 Base-T (SM41126EL) firmy Bourns pozwala zaoszczędzić przestrzeń na płytce drukowanej, równocześnie zapewniając wymagane parametry dynamiczne linii transmisyjnej. Zawiera dwa transformatory SM453229-381N7Y Chip LAN i dwie cewki skompensowane prądowo SRF2012A-801Y do redukcji zaburzeń elektromagnetycznych, umieszczone na wspólnej płytce drukowanej i otoczone metalowym ekranem. SM41126EL jest kompatybilny pod względem rozkładu wyprowadzeń z tradycyjnymi modułami transformatorów LAN. Pozwala projektom wykorzystać funkcjonalność samego transformatora lub samych cewek skompensowanych prądowo, co daje dodatkową elastyczność, jeśli chodzi o jego usytuowanie na płytce drukowanej.

SM41126EL jest produkowany w procesie w pełni zautomatyzowanym, co zapewnia jego dużą niezawodność i niską cenę. Zautomatyzowany proces nawijania uzwojeń jest istotny dla uzyskania małego przedziału tolerancji, zwiększającego stabilność elektryczną w szerokim zakresie częstotliwości pracy. Ponadto, do zalet tego modułu należy niskoprofilowa konstrukcja, szeroki zakres dopuszczalnej temperatury pracy od -40 do +85°C oraz pełna kompatybilność ze specyfikacją IEEE 802.3, pozwalająca na zastosowania w szerokiej gamie aplikacji sieciowych i telekomunikacyjnych.
