Nowa seria anten do aplikacji Wi-Fi 6E w wersjach PCB, PCB z kablem i FPC z kablem

Firma TE Connectivity prezentuje nową serię anten do sieci Wi-Fi 6E, zapewniających obsługę trzech zakresów częstotliwości, w tym nowego pasma 6 GHz (5925...7125 MHz) oferującego 14 dodatkowych kanałów 80 MHz lub 7 dodatkowych kanałów 160 MHz. Nowa oferta obejmuje anteny dostarczane w postaci płytki PCB, płytki PCB z kablem oraz płytki FPC z kablem. Zapewniają one zgodność ze standardami 802.11 a/b/g/n/ac/ad/ax. Charakteryzują się impedancją charakterystyczną 50 W, współczynnikiem VSWR mniejszym od 2,0:1 i wzmocnieniem wynoszącym w zależności do wersji 2,3...5,3 dB.

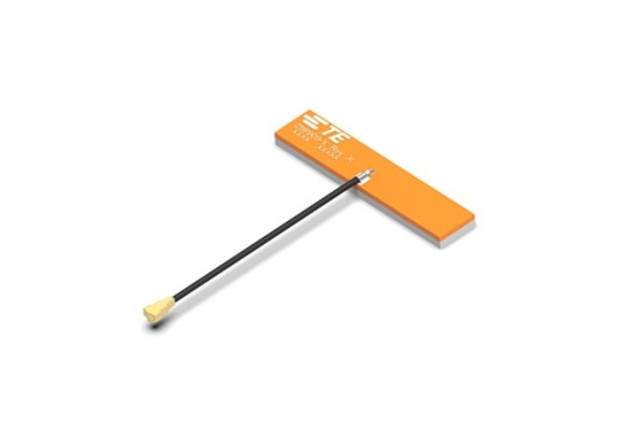

Wersja PCB (ozn. 2118908) charakteryzuje się wymiarami 18,9 x 6,2 x 0,76 mm. Wersja FPC z kablem (ozn. 2118907-1) jest przystosowana do montażu z wykorzystaniem warstwy samoprzylepnej. Charakteryzuje się wymiarami 41,2 x 29,6 x 0,34 mm. Zawiera kabel sygnałowy długości 150 mm zakończony złączem MHF. Anteny w wersjach PCB z kablem (ozn. 2118909) występują w 6 wariantach o identycznych wymiarach, wynoszących 40 x 8 x 1 mm. Różnią się rodzajem złącza (MHF, MHF4) i długością kabla sygnałowego (64, 120, 225 lub 375 mm). Podobnie, jak wersja FPC są przystosowane do montażu z wykorzystaniem warstwy samoprzylepnej.
