1,5-watowy konwerter DC-DC z barierą izolacyjną do >3 kV rms

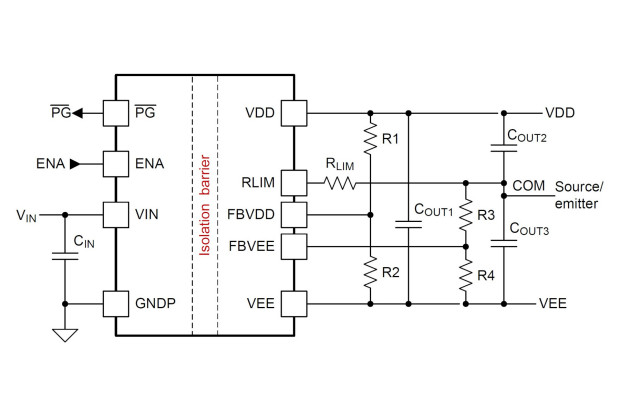

UCC14240-Q1 to konwerter DC-DC z wewnętrznym transformatorem izolacyjnym, zamykany w obudowie SSOP o powierzchni 12,8 x 7,5 mm. Został on zaprojektowany głównie do sterowania bramkami tranzystorów IGBT i SiC w układach napędowych i ładowarkach. Pracuje z napięciem wejściowym z zakresu od 21 do 27 V. Zawiera dwa wyjścia: dodatnie V_DD i ujemne V_EE o napięciach regulowanych za pomocą zewnętrznych rezystorów. Różnica napięć V_DD - V_EE może wynosić od 18 do 25 V i jest stabilizowana z dokładnością ±1,3% w całym zakresie dopuszczanej temperatury pracy od -40 do +125°C. Napięcie V_COM - V_EE może wynosić od 2,5 V do różnicy (V_DD - V_EE) i jest również stabilizowane z dokładnością ±1,3%.

Układ może dostarczyć do obciążenia moc ciągłą >1,5 W w temperaturze otoczenia do +105°C. Zawiera zabezpieczenie podnapięciowe, nadnapięciowe, zwarciowe, przeciążeniowe i termiczne, wyjście sygnalizacyjne Power Good i układ miękkiego startu. Wykazuje małą emisję elektromagnetyczną. Charakteryzuje się izolacją do 3 kV rms (1 min.), zgodnie z UL 1577 oraz spełnia wymogi norm bezpieczeństwa IEC 60950-1, IEC 62368-1 i IEC 60601-1.
