Precyzyjny dwukierunkowy czujnik prądu do pracy w konfiguracji High-/Low-Side

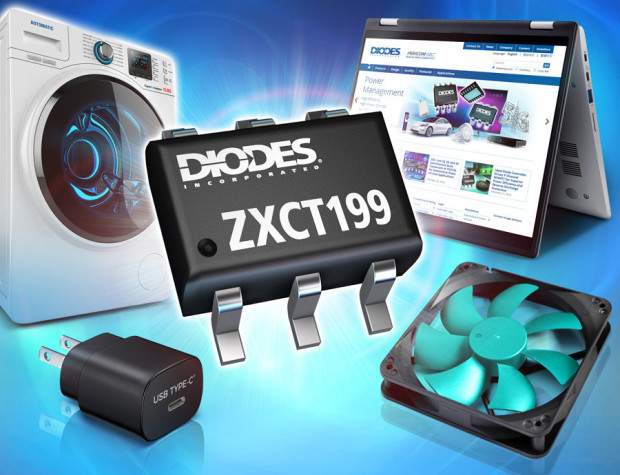

ZXCT199 to dwukierunkowy czujnik prądu, przystosowany do pracy w konfiguracji High-Side i Low-Side, zrealizowany na precyzyjnym wzmacniaczu pomiarowym. Mierzy on natężenie prądu pośrednio, poprzez pomiar napięcia na zewnętrznym rezystorze bocznikowym. Może znaleźć zastosowanie w zasilaczach, układach napędowych i układach pomiaru prądu ładowania/rozładowania w urządzeniach bateryjnych.

Dzięki małemu napięciu offsetu (80 μV) i architekturze zero-drift, ZXCT199 umożliwia precyzyjny pomiar napięcia na rezystorze bocznikowym w zakresie pełnej skali już od 10 mV, co pozwala na stosowanie rezystorów o bardzo małej rezystancji do pomiaru dużych prądów. Układ jest dostępny w trzech wersjach, różniących się ustalonym fabrycznie wzmocnieniem wewnętrznym: 50, 100 i 200 V/V. Wszystkie charakteryzują się szerokim zakresem wejściowego napięcia sumacyjnego, wynoszącym od -0,1 do 26 V i małym błędem wzmocnienia (0,8%). Zakres napięcia zasilania wynosi od 2,7 do 26 V, a maksymalny pobór prądu to zaledwie 100 μA. Zakres dopuszczalnej temperatury pracy rozciąga się od -40 do 125°C.

ZXCT199 jest zamykany w obudowie SOT363.
