Planarny filtr pasmowy 6 GHz do zastosowań wojskowych i systemów telekomunikacyjnych

Firma MtronPTI, specjalizująca się w produkcji komponentów w.cz. do zastosowań wojskowych i telekomunikacyjnych, oferuje m.in. filtry planarne na zakres częstotliwości od 1,5 do 20 GHz, produkowane na indywidualne zamówienia. Obecnie do jej oferty wchodzi planarny filtr pasmowy UPF10177 o częstotliwości środkowej 6 GHz i szerokości pasma 1 GHz.

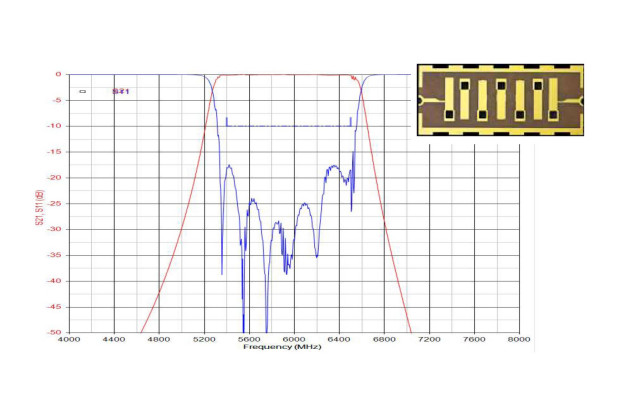

Jest to 7-biegunowy filtr mikropaskowy o małych stratach wtrąconych (<2 dB) i maksymalnej mocy wejściowej 1 W, dostarczany w postaci struktury o wymiarach 12,7 x 5,1 x 2,0 mm. Został zrealizowany w technologii cienkowarstwowej na małostratnym, tytanianowym podłożu o stałej dielektrycznej >30. Pracuje w przemysłowym zakresie temperatury otoczenia od -40 do +85°C. Charakteryzuje się stratami wtrąconymi poniżej 2 dB, stratami powrotnymi min. 14 dB oraz tłumieniem sygnałów spoza pasma, wynoszącym minimum 40 dB w zakresach częstotliwości DC...4,6 GHz i 7...12 GHz.
