Miniaturowe czujniki prądu o zakresie pomiarowym do 120 A
Miniaturowe czujniki prądu rodziny XENSIV TLE4971 charakteryzują się małymi gabarytami przy szerokim zakresie pomiarowym. Są to układy z kwalifikacją AEC-Q100 Grade 1, zaprojektowane do zastosowań motoryzacyjnych, głównie w systemach ładowania akumulatorów. Mogą pracować w temperaturze otoczenia do +125°C. Występują w wariantach o zakresie pomiarowym 25, 50, 75 i 120 A. Poza aplikacjami motoryzacyjnymi, mogą też znaleźć zastosowanie w fotowoltaice i układach napędowych o napięciu pracy do 690 Vrms.

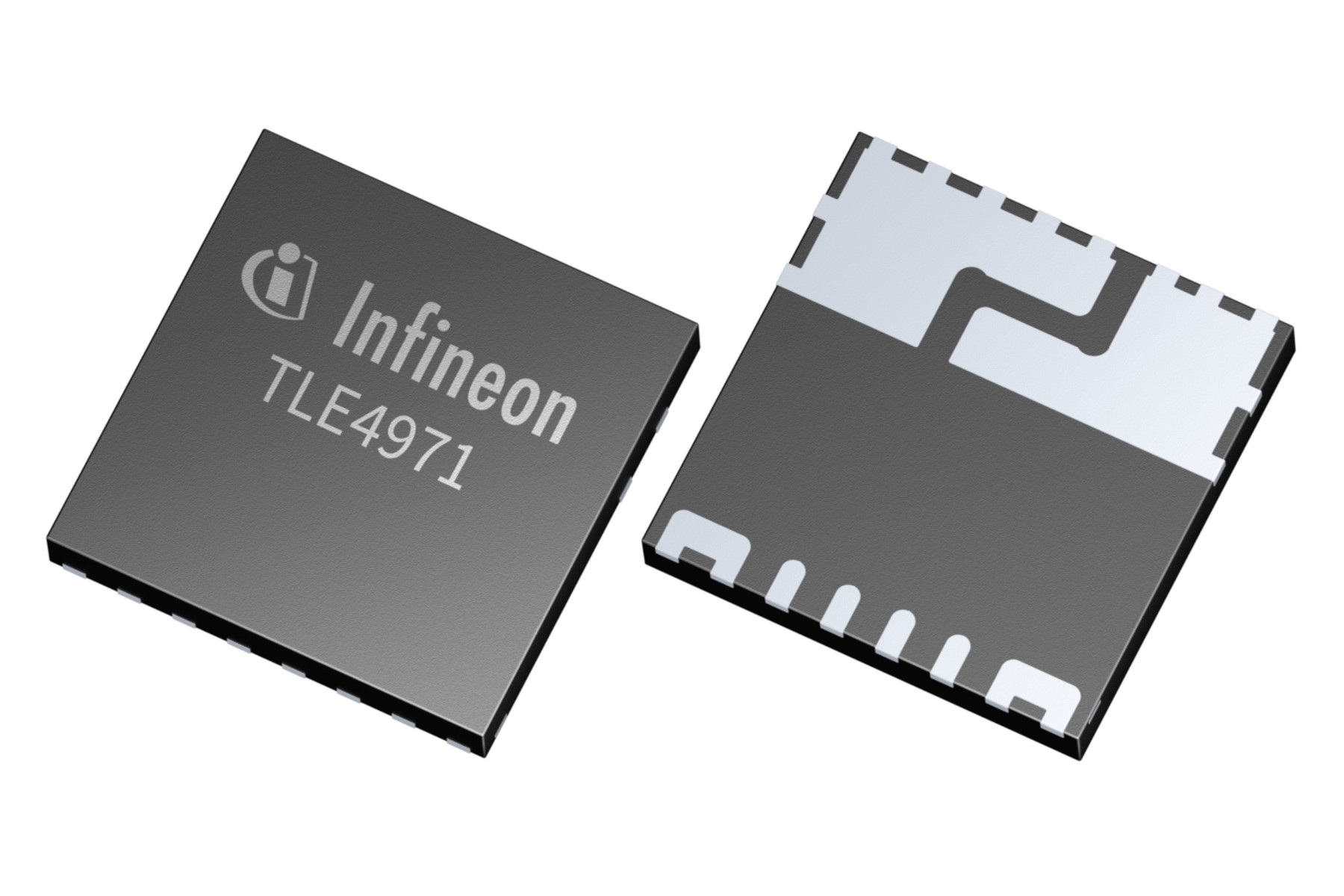

Ich błąd pomiary nie przekracza 2% w temperaturze 35°C oraz 3,45% w całym zakresie dopuszczalnej temperatury pracy i przez cały czas eksploatacji. Ich żywotność producent określa na min. 15 lat (70°C, 30 A rms). Ze względu na różnicową metodę pomiaru, czujniki XENSIV TLE4971 nie wymagają ekranowania do ochrony przez zewnętrznym polem magnetycznym. Są zamykane w obudowach PG-TISON-8-5 o wymiarach 8 x 8 x 1,1 mm.
Pozostałe parametry:
- napięcie zasilania: 3,3 V,
- rezystancja wewnętrzna: typ. 220 µΩ,
- indukcyjność wewnętrzna: <1 nH,
- izolacja: 3500 Vrms (60 s),
- pasmo: 240 kHz,
- czas zadziałania zabezpieczenia nadprądowego (2 x IFSR): 0,7 µs.
