Miniaturowe czujniki prądu SMD o zakresie pomiarowym 100 A rms

Kategoria produktu: Podzespoły pasywne Pomiary

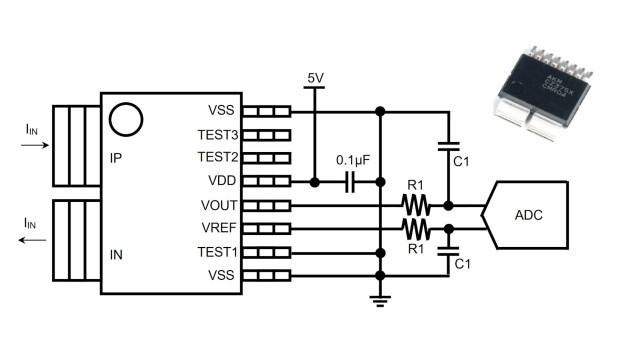

Firma Asahi Kasei Microdevices opracowała serię miniaturowych czujników natężenia prądu CZ375, zamykanych w obudowach SMD, oferujących zakres pomiarowy do 100 A rms (±225 A w szczycie). Są to czujniki bezrdzeniowe o małej emisji ciepła, mogące znaleźć zastosowanie m.in. w stacjach szybkiego ładowania, klimatyzatorach i zasilaczach UPS, spełniające wymogi normy UL61800-5-1. Charakteryzują się małą rezystancją wewnętrzną, wynoszącą jedynie 0,27 mΩ oraz identycznymi wymiarami (12,7 x 10,9 x 2,25 mm), jak czujniki poprzedniej serii CZ370 Series o prądzie szczytowym ±180 A. Ich dokładność pomiaru wynosi ±0,4% FS w zakresie temperatury otoczenia od 0 do +90°C.

Pozostałe parametry:

  • napięcie robocze: 550 V rms,
  • czas odpowiedzi: 0,5 μs,
  • droga upływu/odstęp izolacyjny: min. 8 mm,
  • izolacja: 4,3 kV rms (50 Hz, 60 s),
  • napięcie zasilania: 5 V,
  • zakres temperatury pracy: -40...+105°C.
