2-kanałowe izolatory cyfrowe o szybkości transmisji do 40 Mbps i współczynniku CMTI 100 kV/μs

Izolatory cyfrowe są chętnie stosowane przez projektantów ze względu na wiele korzyści, jakie oferują. Należą do nich: mała liczba elementów współpracujących, małe wymiary obudów oraz bardzo dobre parametry czasowe przy małym poborze mocy. Elementy te zapewniają ponadto dużą odporność na przepięcia sumacyjne (CMTI) i bardzo dobrą izolację.

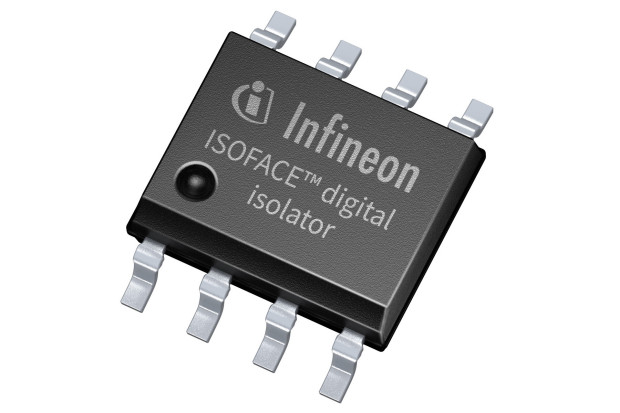

Firma Infineon wprowadza na rynek pierwszą generację 2-kanałowych izolatorów cyfrowych ISOFACE (ozn. 2DIBx4xxF), kompatybilnych pod względem rozkładu wyprowadzeń z układami innych producentów. Są one zamykane w obudowach DSO-8. Zostały oparte na opatentowanej przez Infineon technologii izolacyjnej CT (coreless transformer). Zapewniają szybkość transmisji do 40 Mbps w szerokim zakresie temperatury pracy. O ich odporności na przepięcia świadczy współczynnik CMTI równy 100 kV/μs, zapewniający niezawodną transmisję danych w silnie zaszumionych środowiskach. Izolacja wynosi 3000 V rms, zgodnie z wymogami norm UL-1577 i IEC 60747-17 (VDE 0884-17). W zakresie bezpieczeństwa użytkowania, nowe izolatory serii 2DIBx4xxF spełniają wymogi normy IEC 62368-1.

Pozostałe parametry (model 2DIB0410F):

• napięcie robocze: 2,7...6,5 V,
• pobór prądu: 3,3 mA @ 1 Mbps (3,3 V, 15 pF),
• czas propagacji: typ. 26 ns,
• różnica czasu propagacji między kanałami: 3 ns,
• różnica czasu propagacji między układami: 6 ns,
• zniekształcenia szerokości impulsu: 3 ns,
• zakres temperatury pracy: od -40 do +125°C.
