4-kanałowe izolatory cyfrowe do zastosowań przemysłowych i motoryzacyjnych

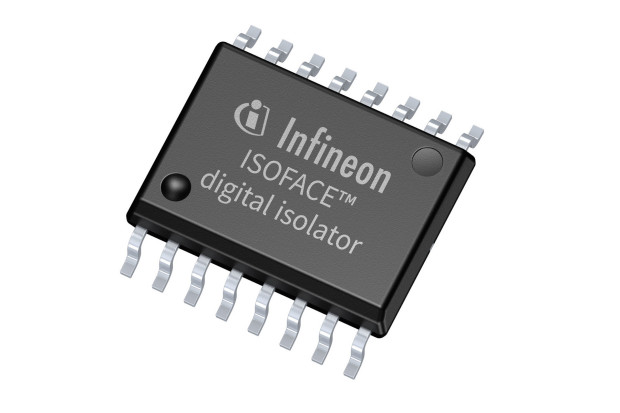

Oferta podzespołów izolacyjnych firmy Infineon wzbogaciła się o serię 4-kanałowych izolatorów cyfrowych ISOFACE, zaprojektowanych do zastosowań w przemyśle i motoryzacji. Występują one w wersjach z kwalifikacją AEC-Q100 (ozn. 4DIRx4xxHA) do ładowarek samochodowych, systemów zarządzania akumulatorem, falowników i układów napędowych oraz w wersjach standardowych (ozn. 4DIRx4xxH) do aplikacji przemysłowych i telekomunikacyjnych, zasilaczy impulsowych oraz interfejsów SPI. Wszystkie są zamykane w obudowach PG-DSO-16.

Izolatory ISOFACE 4DIRx4xxH(A) pracują z napięciem zasilania z zakresu od 2,7 do 6,5 V. Pobierają około 1,6 mA prądu przy szybkości transmisji 1 Mbps, napięciu zasilania 3,3 V i pojemności obciążenia 15 pF. Zastosowana w nich technologia CT (Coreless Transformer) zapewnia dużą odporność na szumy wejściowe (CMTI min. 100 kV/µs) oraz izolację do 5700 V rms. Zakres dopuszczalnej temperatury pracy rozciąga się od -40 do +125°C.

Izolatory ISOFACE 4DIRx4xxH(A) są odporne na przepięcia, interferencje elektromagnetyczne i wyładowania ESD. Krótkie czasy propagacji i minimalne niedopasowanie czasowe między kanałami, zapewniają bardzo dobrą integralność sygnałów. Wszystkie wersje są wzajemnie kompatybilne pod względem rozkładu wyprowadzeń.
