Transformator planarny do zastosowań militarnych i kosmicznych

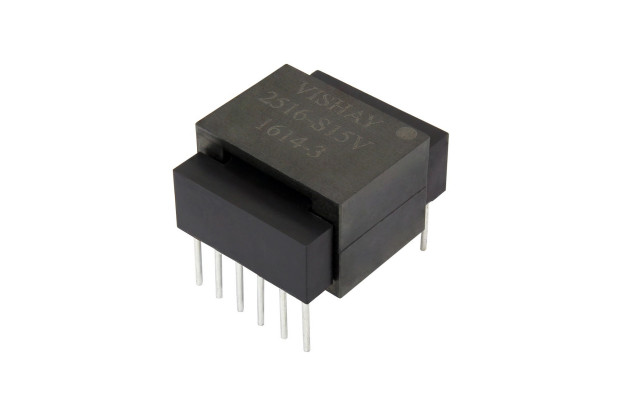

Transformator planarny SGTPL-2516 firmy Vishay został zaprojektowany do zastosowań militarnych i kosmicznych. Jest mniejszy od wersji standardowych i charakteryzuje się większą gęstością mocy. Spełnia wymogi wojskowej normy MIL-STD-981 Class S w zakresie niezawodności. Może pracować w temperaturze otoczenia od -55 do +130°C. Jego zakres zastosowań obejmuje głównie zasilacze impulsowe i przetwornice DC-DC.

SGTPL-2516 charakteryzuje się zakresem częstotliwości pracy od 80 do 300 kHz, mocą znamionową 35 W i indukcyjnością upływu 0,5 µH. Jest zamykany w obudowie do montażu THT o wymiarach 29,7 x 25,7 x 16,5 mm. Zapewnia izolację 1500 VAC między uzwojeniem pierwotnym i wtórnymi oraz 500 VAC między uzwojeniami wtórnymi.

Pozostałe parametry:

• napięcie nominalne uzwojenia pierwotnego: 22...36 V,
• parametry nominalne uzwojeń wtórnych: 5 V/5,5 A; 12 V/0,6 A,
• przekładnia: 7,0:2,0:4,5,
• rezystancja DC uzwojenia pierwotnego: 41 mΩ,
• rezystancja DC uzwojeń wtórnych: 4,3 mΩ/27 mΩ.
