Magnetyczne czujniki prądu do aplikacji przemysłowych i motoryzacyjnych

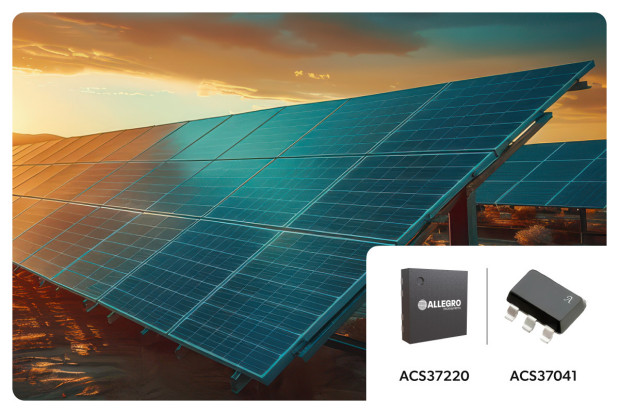

Allegro MicroSystems wprowadza na rynek dwa małogabarytowe, magnetyczne czujniki natężenia prądu do aplikacji przemysłowych i motoryzacyjnych, oznaczone symbolami ACS37220 i ACS37041. Są to łatwe do integracji czujniki, wykorzystujące efekt Halla, umożliwiające prowadzenie pomiaru w zakresie do odpowiednio 200 A i 30 A. Zapewniają izolację galwaniczną do 100 V między obwodem pomiarowym i wyjściowym.

ACS37220 to czujnik dostępny w wersjach o zakresach pomiarowych ±100 A, ±150 A i ±200 A, charakteryzujący się rezystancją wewnętrzną 100 µΩ i pasmem 150 kHz. Jest zamykany w 7-wyprowadzeniowej EZ QFN o powierzchni 4 x 4 mm. Może zastąpić rezystor pomiarowy dużej mocy w aplikacjach wymagających małej rezystancji szeregowej i małej liczby komponentów. Jest odporny na duże impulsy prądowe w fazie rozruchowej. Zawiera dwa elementy Halla, zapewniające tłumienie sumacyjnego pola magnetycznego, wyjście napięciowe oraz dodatkowe wyjście cyfrowe, sygnalizujące przekroczenie zaprogramowanej wartości progowej prądu. Uzyskał kwalifikację AEC-Q100 Grade 0, pozwalającą na zastosowania w motoryzacji.

ACS37041 to czujnik Halla o paśmie 125 kHz, rezystancji wewnętrznej około 1 mΩ i zakresie pomiarowym 30 A, zamykany w 5-wyprowadzeniowej obudowie SOT23-W o maksymalnych wymiarach 3,2 x 3,0 x 1,3 mm. Generuje napięcie wyjściowe, proporcjonalne do natężenia prądu w obwodzie wejściowym, zapewniając dużą dokładność pomiaru w całym zakresie dopuszczalnej temperatury pracy. Podobnie, jak ACS37220, zawiera dwa elementy Halla, zapewniające tłumienie sumacyjnego pola magnetycznego. Może znaleźć zastosowanie w przemysłowych układach napędowych o napięciu poniżej 100 V, falownikach oraz rowerach i skuterach elektrycznych.
