Rezystory zeroomowe o prądzie znamionowym 70,7 A do elektroniki samochodowej
Rezystory zeroomowe są komponentami stosowanymi w wielu obwodach elektronicznych, ułatwiającymi testowanie i produkcję płytek drukowanych. W przypadku układów napędowych, zasilających, zarządzania akumulatorem i innych, w których przepływają prądy o dużym natężeniu, dostępność tego typu komponentów jest ograniczona, ponieważ większość z nich umożliwia przepływ prądów o natężeniu jedynie do kilku A.

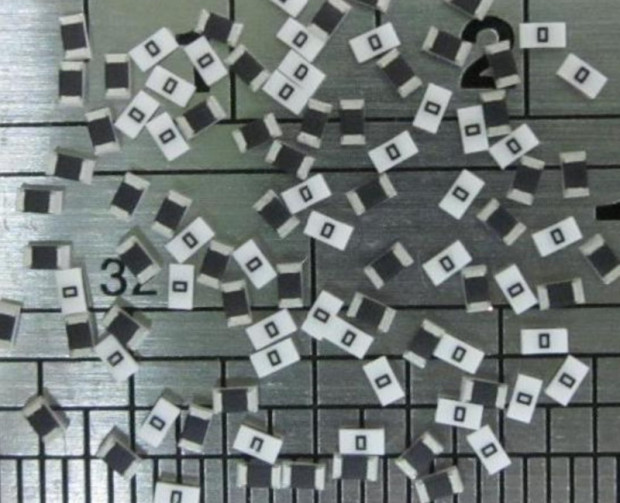

Firma Stackpole wprowadziła do oferty serię wysokoprądowych rezystorów zeroomowych CSFA, których prąd znamionowy wynosi 70,7 A, a dopuszczalny prąd chwilowy nawet do 158 A. Są to elementy z kwalifikacją AEC-Q200, charakteryzujące się małą rezystancją i indukcyjnością oraz dużą odpornością na działanie siarki, zgodnie z wymogami EIA-977. Mogą pracować w szerokim zakresie temperatury otoczenia od -55 do +155°C. Są zamykane w obudowach SMD rozmiaru od 0201 do 2512.
|
Moc znamionowa @ +70°C |
Prąd znamionowy |
Prąd przeciążenia |
Maks. rezystancja |
CSFA0201 |
0,1 W |
5,8 A |
14,5 A |
0,003 Ω |
CSFA0402 |
0,125 W |
6,5 A |
16,2 A |
0,003 Ω |
CSFA0603 |
0,25 W |
22,4 A |
56 A |
0,0005 Ω |
CSFA0805 |
0,5 W |
31,6 A |
79 A |
0,0005 Ω |
CSFA1206 |
0,75 W |
38,7 A |
97 A |
0,0005 Ω |
CSFA2010 |
1 W |
70,7 A |
112 A |
0,0002 Ω |
CSFA2512 |
2 W |
63,2 A |
158 A |
0,0005 Ω |
