Sprzęgacz optyczny z kwalifikacją AEC-Q101 o dopuszczalnym napięciu wyjściowym 900 V

Toshiba Electronics dodaje do oferty sprzęgaczy optycznych nowy model TLX9152M, zaprojektowany do zastosowań w motoryzacji, mogący pracować z dopuszczalnym napięciem wyjściowym do co najmniej 900 V. Może on zastąpić przekaźniki mechaniczne w wysokonapięciowych układach napędowych i systemach zarządzania akumulatorem.

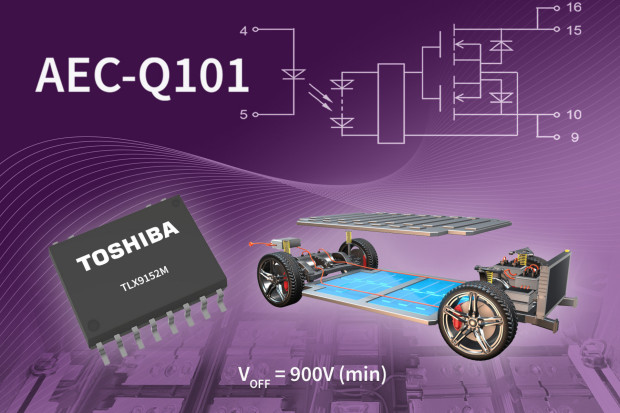

TLX9152M to sprzęgacz typu 1-Form-A, którego struktura wewnętrzna obejmuje diodę IR LED, sprzężoną optycznie z fotodetektorem MOSFET. Zapewnia on izolację do min. 5 kV rms (60 s). Charakteryzuje się rezystancją wewnętrzną nieprzekraczającą 250 Ω. Może być przełączany prądem o natężeniu już od 3 mA i pobiera maksymalnie 100 nA prądu zasilania w stanie spoczynkowym, co redukuje pobór mocy. Maksymalny prąd sterowania diody IR LED wynosi 20 mA, a maksymalny prąd fotodetektora wynosi 50 mA.

TLX9152M jest zamykany w obudowie SO16L-T o wymiarach 10,3 x 10,0 x 2,45 mm. Zapewnia odstęp izolacyjny i drogę upływu wynoszące 8 mm, co pozwala na zastosowania w systemach do 1 kV. Może pracować w szerokim zakresie temperatury otoczenia od -40 do +125°C. Uzyskał kwalifikację AEC-Q101.
