Miniaturowe cewki wysokotemperaturowe 0,15...4,7 µH w obudowach rozmiaru 1008

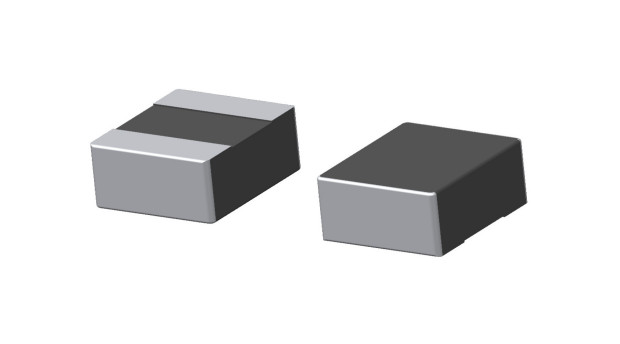

Do oferty firmy Vishay wchodzą dwie nowe serie wysokotemperaturowych cewek indukcyjnych, zamykanych w obudowach SMD rozmiaru 1008 (2,5 x 2,0 x 1,2 mm), dostępnych w wersjach komercyjnych IHLL-1008AB-1Z i motoryzacyjnych IHLP-1008ABEZ-5A (z kwalifikacją AEC-Q200). Oferują one parametry zbliżone do wprowadzonych wcześniej na rynek, miniaturowych cewek IHLP, przy czym charakteryzują się ponad dwukrotnie mniejszą powierzchnią montażową, mniejszą rezystancją uzwojenia i szerszym zakresem temperatury pracy. Są produkowane w wersjach o szerszym zakresie indukcyjności od 0,15 do 4,7 µH. Do ich zalet należy też ekranowana, kompozytowa konstrukcja o małym przydźwięku akustycznym, możliwość przewodzenia dużych impulsów prądowych bez wchodzenia w nasycenia oraz duża odporność na szybkie zmiany temperatury, wilgoć i udary mechaniczne.

Cewki serii IHLL-1008AB-1Z zawierają pola lutownicze umieszczone wyłącznie na dolnej powierzchni obudowy, co pozwala zwiększyć gęstość upakowania podzespołów. W przypadku serii "samochodowej" IHLP-1008ABEZ-5A, pola lutownicze znajdują się na spodzie i z boku obudowy, co zwiększa wytrzymałość mechaniczną i ułatwia inspekcję optyczną połączeń. Dodatkową zaletą jest dopuszczalna temperatura pracy +165°C, większa o 10°C od najbliższego odpowiednika oraz mniejsza o około 15% rezystancja uzwojenia, wynosząca już od 12 mΩ.
