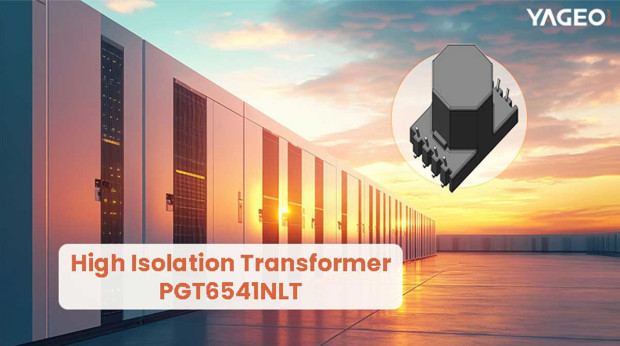

Firma Yageo opracowała nowy typ transformatora SMD o dużym napięciu izolacji. PGT6541NLT to transformator push-pull o drodze upływu 22 mm i wzmocnionej izolacji do 4,4 kV rms, mogący pracować z maksymalnym napięciem 1500 VDC. Jest zamykany w obudowie o powierzchni 29,1 x 20,0 mm i wysokości 12,5 mm. Producent poleca go do zastosowań w fotowoltaice, systemach zarządzania akumulatorem, niskonapięciowych (3,3...24 V) izolowanych zasilaczach o napięciu do 6 W oraz interfejsach RS-485/RS-422/RS-232.
PGT6541NLT charakteryzuje się przekładnią 1:1,78 i indukcyjnością rozproszenia maks. 0,6 µH. Dzielone uzwojenie pierwotne obejmuje dwie sekcje o rezystancji po 100 Ω, natomiast uzwojenie wtórne obejmuje dwie sekcje po 200 Ω. Transformator jest zdatny do pracy w zakresie temperatury otoczenia od -40 do +85°C. Spełnia wymogi normy IEC/UL 62368-1 odnośnie bezpieczeństwa urządzeń elektronicznych.
Więcej na: www.yageogroup.com
