Bezrdzeniowe czujniki prądu na zakres pomiarowy do 50 A, oparte na efekcie Halla

TLE4971/TLI4971 to nowe, bezrdzeniowe czujniki prądu rodziny XENSIV, oparte na efekcie Halla, mogące znaleźć zastosowanie w systemach ładowania, falownikach i magazynach energii. Zawierają analogowe wyjście i dwie niezależne linie detektora nadprądowego. Dzięki zastosowaniu wbudowanego przewodu pomiarowego o bardzo małej rezystancji (ok. 220 µΩ) oraz technik kompensacji temperatury i naprężeń, oferują one dużą dokładność pomiaru prądu stałego i przemiennego. Różnicowa zasada pomiaru eliminuje potrzebę stosowania rdzenia magnetycznego, eliminując efekty histerezy i nasycenia.

TLE4971 uzyskał kwalifikację AEC-Q100, co pozwala na zastosowania w elektronice samochodowej, natomiast TLI4971 jest przeznaczony do aplikacji przemysłowych. Obie wersje są dostępne na zakresy pomiarowe od 16 A do 50 A. Wykazują indukcyjność <1 nH, co jest korzystne przy pomiarach dynamicznych i w aplikacjach o dużej szybkości narastania prądu. Szerokość pasma wynosi typowo 210 kHz dla TLE4971 i 240 kHz dla TLI4971.

Pozostałe parametry:

• napięcie zasilania to 3,1...3,5 V,
• maks. napięcie robocze: 690 V rms (975 V peak),
• dokładność pomiaru: od 0,5%,
• droga upływu i odstęp izolacyjny: typ. 4 mm,
• zakres temperatury roboczej: -40...+105°C,

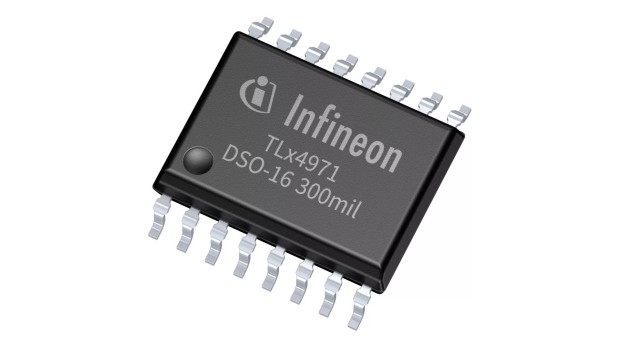

• obudowy: PG-TISON-8-5, PG-TISON-8-6, DSO-16 wide body.



Więcej na: www.infineon.com
