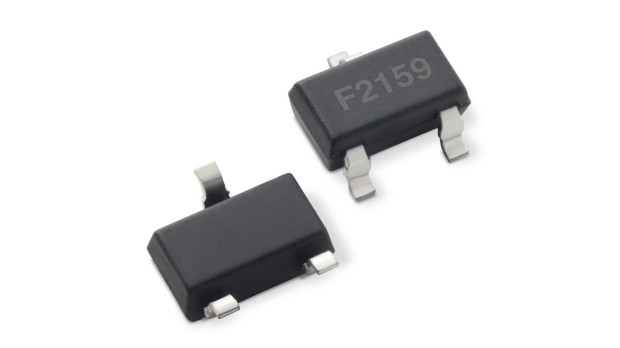

Przełączniki magnetyczne LF21112TMR i LF11215TMR firmy Littelfuse są cyfrowymi czujnikami, wykorzystującymi zjawisko TMR (Tunneling Magnetoresistance). Zawierają sensor TMR i układy przetwarzania sygnału CMOS, zamknięte w obudowie SOT23-3, umożliwiające wykrywanie pola magnetycznego w osi X przy bardzo małym poborze mocy. Ich architektura obejmuje generator napięcia odniesienia, wzmacniacz, komparator, przerzutnik Schmitta oraz stabilizator napięcia typu band-gap, kompensujący wpływ temperatury i zapewniający stabilną pracę w szerokim zakresie napięć zasilania.
LF21112TMR to przełącznik omnipolarny, reagujący na obecność dowolnego bieguna pola magnetycznego. Jego próg zadziałania wynosi około 7 Gs, a próg zwolnienia 5 Gs. Układ charakteryzuje się bardzo małym poborem prądu, rzędu 200 nA, co pozwala na zastosowania w urządzeniach bateryjnych, pracujących w trybie ciągłego czuwania. Maksymalna częstotliwość pracy wynosi 50 Hz, a zakres napięcia zasilania to 1,8...5,5 V.
LF11215TMR pracuje w trybie bipolarnym, co oznacza, że stan aktywny i powrót do stanu nieaktywnego są aktywowane przeciwnymi biegunami magnetycznymi. Progi przełączania wynoszą odpowiednio +17 Gs i -17 Gs. Układ może pracować z częstotliwością przełączania do 1 kHz, co pozwala na zastosowania w aplikacjach wymagających szybkiej odpowiedzi. Pobór prądu jest nieco większy, niż w przypadku wersji omnipolarnej i wynosi około 1,5 µA.
Oba przełączniki zawierają wyjście typu push-pull, co umożliwia bezpośrednią współpracę z układami logicznymi, bez potrzeby stosowania rezystorów podciągających. Wbudowany przerzutnik Schmitta zapewnia stabilną pracę w środowiskach o podwyższonym poziomie zaburzeń magnetycznych oraz eliminację oscylacji w pobliżu progów przełączania. Zakres temperatury pracy obu układów rozciąga się od -40 do +125°C.
Ze względu na bardzo mały pobór prądu, stabilność termiczną i odporność na obce pola magnetyczne, LF21112TMR i LF11215TMR są polecane do zastosowań w licznikach zużycia mediów, urządzeniach IoT, czujnikach zasilanych bateryjnie, elektronarzędziach, automatyce przemysłowej, a także w czujnikach położenia i prędkości obrotowej. Mogą stanowić bezpośrednie zamienniki klasycznych czujników Halla, oferując mniejszy pobór mocy i większą czułość.
