OKW rozszerza funkcjonalność standardowych obudów plastikowych o indywidualnie projektowane, aluminiowe wsporniki i płyty montażowe, przeznaczone do instalacji wyświetlaczy i innych elementów o większych gabarytach. Pozwalają one na precyzyjne dopasowanie komponentów do geometrii konkretnych typów obudów i wymagań aplikacyjnych.

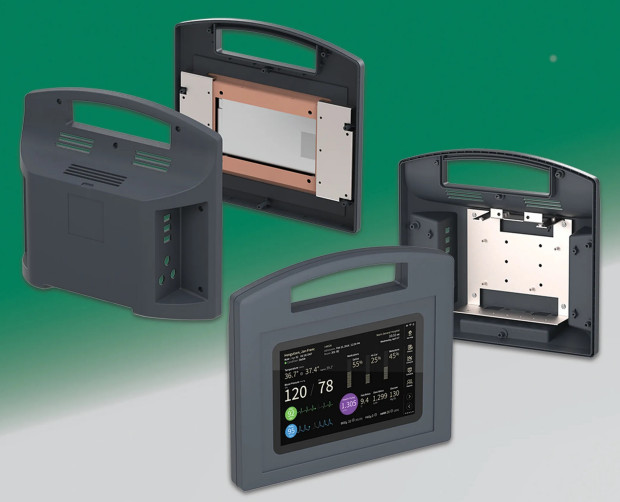

Przykładem realizacji jest projekt wykonany do ręcznych obudów serii Carrytec. W tym przypadku zastosowano dwa metalowe wsporniki zamocowane w pokrywie, które umożliwiły montaż wyświetlacza w jednej płaszczyźnie z powierzchnią obudowy. Połączenie pomiędzy krawędzią ekranu i obudową zostało zakryte samoprzylepną etykietą, co pozwoliło na uzyskanie jednolitej powierzchni frontowej. Dodatkowo, w dolnej części obudowy zamontowano metalową płytę nośną do podparcia zasilacza.
Indywidualne wsporniki i płyty mogą być konfigurowane w taki sposób, aby współpracowały z istniejącymi słupkami montażowymi PCB, będącymi integralną częścią standardowych obudów. Umożliwia to instalację zespołów elektronicznych, bez konieczności modyfikowania podstawowej struktury obudowy oraz zwiększa sztywność montażu cięższych komponentów i ułatwia ich pozycjonowanie względem elementów interfejsu użytkownika.
W zależności od modelu, obudowy Carrytec umożliwiają montaż ekranów o przekątnej od 8,4" do 13,4". Duża powierzchnia frontowa sprzyja integracji interfejsów użytkownika, takich jak panele dotykowe lub klawiatury membranowe. Interfejsy zewnętrzne są zabezpieczone, dzięki cofniętym obszarom na dolnej powierzchni obudowy. Przewidziano również możliwość instalacji komory baterii na 5 ogniw AA.
Obudowy Carrytec charakteryzują się stopniem ochrony IP54 po zastosowaniu odpowiednich uszczelnień. Zawierają uchwyt z miękką wkładką, poprawiający ergonomię użytkowania. Ich zakres zastosowań obejmuje aparaturę medyczną i laboratoryjną, systemy pomiarowe, terminale mobile, systemy akwizycji danych itp.
Pozostałe właściwości:
