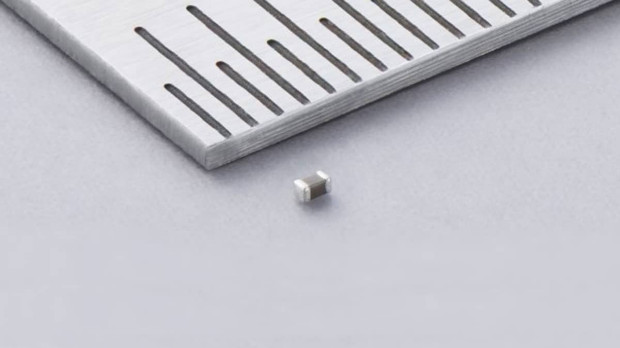

Murata rozszerza ofertę termistorów NTC rozmiaru 0603M o dwa nowe modele o dużej niezawodności, oznaczone symbolami NCU03WF104F6SRL i NCU03WF104F60RL, przeznaczone do zastosowań odpowiednio w motoryzacji i elektronice użytkowej. Stanowią one rozszerzenie rodziny termistorów z elektrodami miedzianymi NCU03, przeznaczonych do montażu na płytkach drukowanych o dużej gęstości upakowania podzespołów. Pomimo małych gabarytów, zachowują tę samą wartość rezystancji i stałej beta, co wcześniejsze odpowiedniki rozmiaru 1005M (1,0 x 0,5 x 0,5 mm), umożliwiac natychmiastową wymianę, bez konieczności przeprojektowywania układów.
NCU03WF104F6SRL i NCU03WF104F60RL charakteryzują się rezystancją 100 kΩ (±1,0%), współczynnikiem beta 4250 K (±1,0%) i stałą rozpraszania typ. 1,5 mW/°C w temperaturze +25°C. Mogą pracować w szerokim zakresie temperatury otoczenia od -55 do +125°C przy maksymalnym prądzie 31 µA. Model NCU03WF104F6SRL uzyskał kwalifikację motoryzacyjną AEC-Q200, świadczącą o dużej niezawodności w trudnych warunkach pracy.
|
|
Zastosowanie |
Wymiary |
Rezystancja @ 25°C |
Współczynnik β (25/50°C) |
|
|
Nowy model |
NCU03WF104F6SRL |
motoryzacja |
0,6 x 0,3 x 0,3 mm |
100 kΩ ±1,0% |
4250 K ±1,0% |
|
NCU03WF104F60RL |
elektronika użytkowa |
||||
|
Wcześniejszy odpowiednik |
NCU03XH103F6SRL |
motoryzacja |
10 kΩ ±1,0% |
3380 K ±1,0% |
|
|
NCU03XH103F60RL |
elektronika użytkowa |
Więcej na: www.murata.com
