Do oferty firmy Bourns wchodzi nowa seria cewek indukcyjnych dużej mocy o dużym dopuszczalnym prądzie impulsowym, przeznaczonych do zastosowań w przetwornicach DC-DC, układach napędowych i układach korekcji PFC. Są to cewki z rdzeniem ferrytowym i jednowarstwowym uzwojeniem spiralnym, charakteryzujące się małą pojemnością pasożytniczą. Obecnie oferta obejmuje 5 modeli o indukcyjności znamionowej od 32 do 250 µH, dopuszczalnym prądzie szczytowym do 186 A i rezystancji uzwojenia od 1 mΩ.

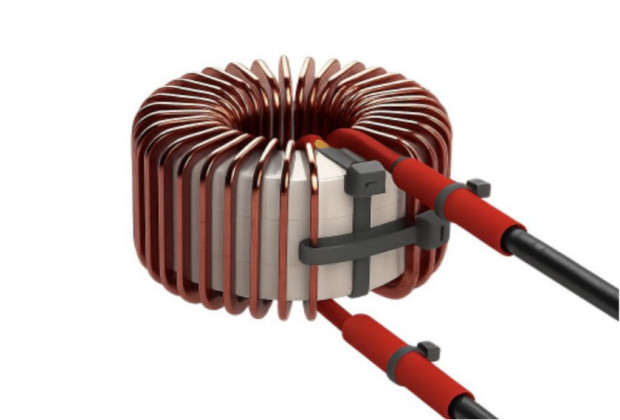

Cewki serii 15322x charakteryzują się wymiarami Ø105 x 66 mm i są dostarczane z wyprowadzeniami o długości 320 mm. Szeroki zakres temperatury roboczej od -40 do +125°C, pozwala na ich zastosowania w przemyśle.
|
Model |
Indukcyjność (10 kHz, ±20%) |
Prąd znamionowy |
Maks. rezystancja DC |
Prąd szczytowy |
|
153220 |
75 µH |
80 A |
4 mΩ |
92 A |
|
153221 |
32 µH |
125 A |
2 mΩ |
140 A |
|
153222 |
165 µH |
65 A |
6 mΩ |
75 A |
|
153223 |
19 µH |
133 A |
1 mΩ |
186 A |
|
153224 |
250 µH |
50 A |
13 mΩ |
60 A |
Więcej na: www.bourns.com
