Miniaturowe 54-woltowe wyłączniki termiczne do montażu powierzchniowego

Rosnąca popularność standardu USB zwiększa popyt na kable do szybkiego ładowania, zdolne do transmisji mocy nawet do 240 W. Ponadto, dyrektywa Common Charger Directive, która weszła w życie w Unii Europejskiej w 2024 roku, wymaga, aby smartfony, tablety, słuchawki itp. były wyposażone w złącze USB-C. Szybkie ładowanie zwiększa jednak ryzyko generowania ciepła w przypadku kontaktu złącza z powierzchnią, stąd potrzeba lepszej ochrony przed przegrzaniem.

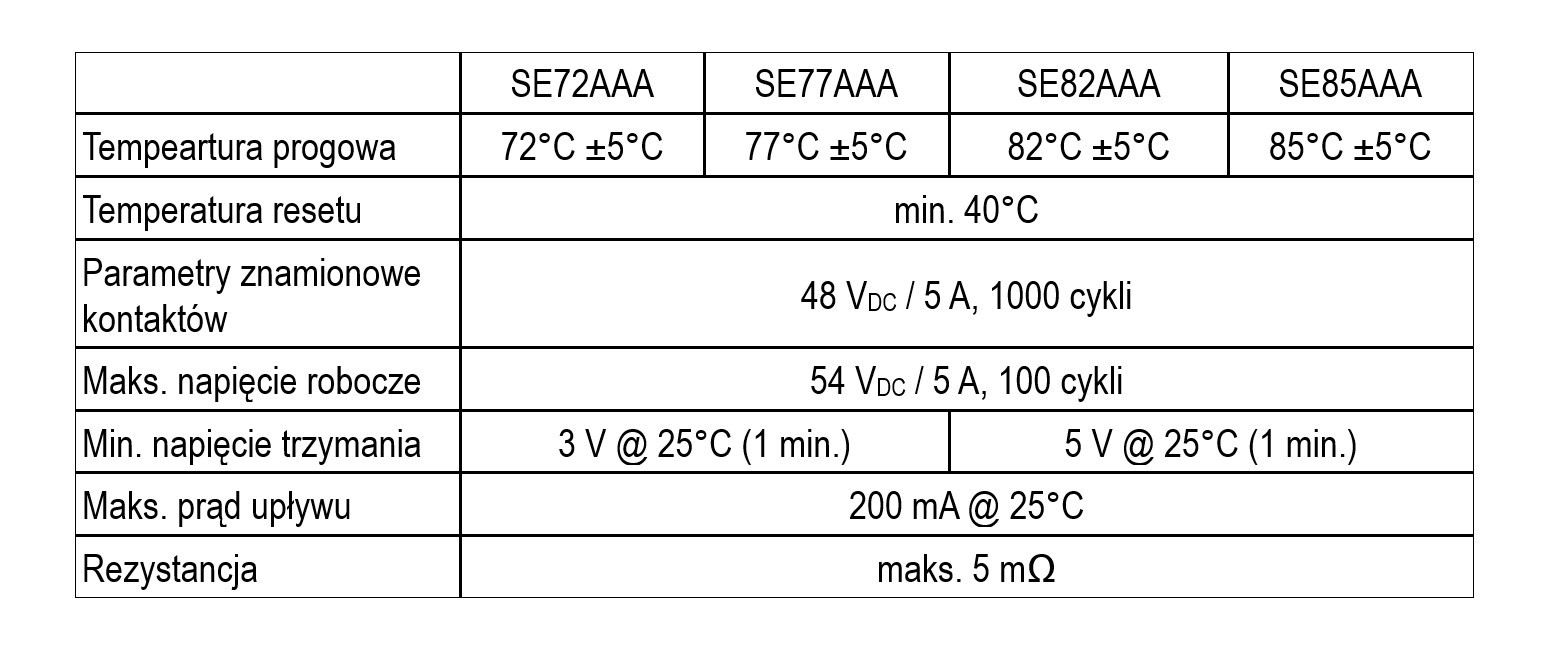

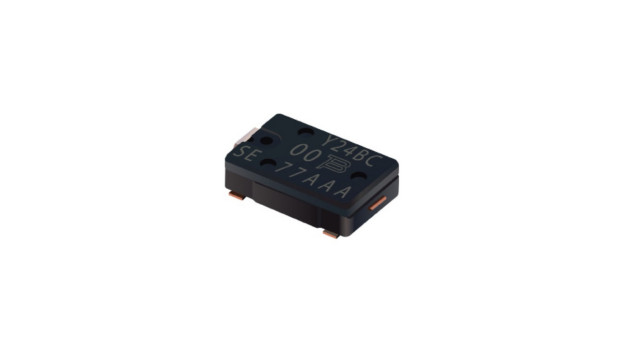

Firma Bourns opracowała nowe, resetowalne wyłączniki termiczne TCO (Thermal Cutoff) serii SE, zamykane w obudowach chipowych o powierzchni 4,7 x 2,8 mm i wysokości 1,23 mm. Są to najmniejsze tego typu elementy dostępne obecnie na rynku, produkowane w wersjach o temperaturze progowej 72°C, 77°C, 82°C i 85°C (±5°C). Bazują na wyłącznikach wcześniejszej serii SC, wprowadzonych na rynek w 2019 roku. Charakteryzują się rezstancją wewnętrzną poniżej 5 mΩ, temperaturą resetu +40°C, parametrami znamionowymi kontaktu 48 V_DC/5 A i prądem upływu poniżej 200 mA. Ich dopuszczalne napięcie robocze wynosi 54 V_DC. Ze względu na małe gabaryty, wyłączniki serii SE mogą być umieszczane m.in. wewnątrz kabli USB-C.

Ważniejsze cechy:

• małe gabaryty (4,7 x 2,8 x 1,23 mm),
• zabezpieczenie przed przegrzaniem i przetężeniem,
• krótki czas reakcji,
• szeroki zakres temperatury roboczej,
• duża odporność na korozję,
• obsługa specyfikacji USB PD 240 W (48 V / 5 A).



Więcej na: www.bourns.com
