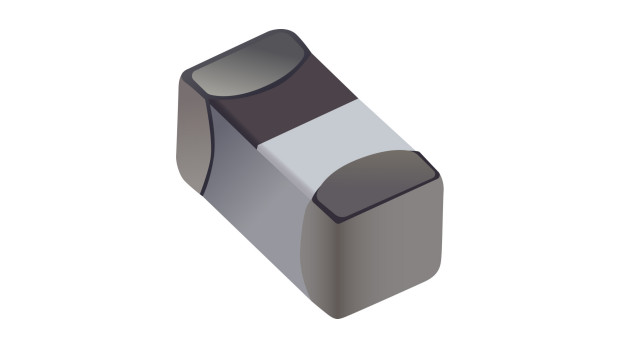

Seria CE0603G obejmuje wielowarstwowe cewki przeznaczone do montażu powierzchniowego (SMT) dostępne w obudowie o wymiarach: 0,6×0,3×0,3 mm. Najważniejszym z parametrów cewek jest częstotliwość rezonansu własnego (SRF) osiągająca maksymalnie 18 GHz, która maleje wraz ze wzrostem indukcyjności w zakresie: 0,3-39 nH. Przytoczony zakres jest zbiorczy, a każdą cewkę z serii CE0603G charakteryzuje jedna z jego wartości.
Najwyższy prąd znamionowy mieści się w przedziale: 120-850 mA, przy rezystancji: 0,07-2,4 Ω i temperaturze pracy: od −55 do 125°C. Klasa wrażliwości na wilgoć odpowiada poziomowi MSL 1, co eliminuje konieczność zapewniania dedykowanych warunków przechowywania podzespołów przed ich wykorzystaniem. Oprócz tego obudowa cewek wykonana jest ze specjalnego materiału ceramicznego, pozwalającego na użycie elementów w standardowych warunkach przemysłowych.
Końcówki cewek pokryto warstwami Ag/Ni/Sn przystosowanymi do lutowania rozpływowego. Zalecany profil lutowania dopuszcza temperaturę szczytową do 260°C. Elementy serii CE0603G są zgodne z dyrektywą unijną RoHS. Zastosowania cewek uwzględniają m.in. filtry przeciwzakłóceniowe, niskonapięciowe układy zasilania oraz wzmacniacze i nadajniki radiowe, w przypadku których wymagana jest stabilna wartość parametrów pracy, przy wysokiej częstotliwości sygnałów emitowanych oraz ograniczonych stratach mocy.
