Miniaturowe wzmacniacze mocy o dużej liniowości na pasmo 2,3...2,7 GHz

Kategoria produktu:

Avago Technologies wprowadza do oferty serię miniaturowych wzmacniaczy mocy w.cz. MGA-43x28 wykonanych w technologii GaAs E-pHEMT, przeznaczonych do zastosowań w urządzeniach przenośnych systemów komunikacyjnych WiMAX, WLAN, LTE i innych pracujących w zakresie częstotliwości od 2,3 do 2,7 GHz.

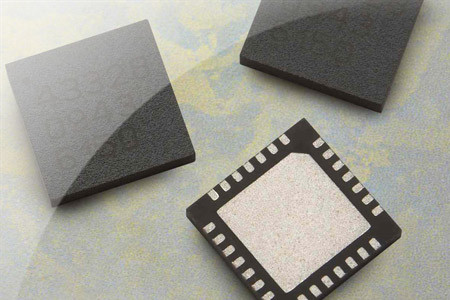

Układy te wyróżniają się obok małych wymiarów także bardzo dobrą liniowością, zapewniającą małe zniekształcenia sygnału. Są zamykane w obudowach SMD o powierzchni 5 x 5mm i grubości 0,85mm.

Korzystają z zewnętrznej sieci dopasowującej. Identyczny rozkład wyprowadzeń wszystkich układów produkowanych w ramach serii MGA-43x28 pozwala na opracowanie jednej, uniwersalnej płytki do aplikacji na różne zakresy częstotliwości. Pozostałe parametry:

zakres wewnętrznego tłumika: 29dB,
zasilanie: 5V@1A,
moc wyjściowa (2400 MHz): do +29,1 dBm (EVM=2,5%, G=38,5dB, PAE=16%),
moc wyjściowa (2600 MHz): do +29,3 dBm (EVM=2,5%, G=37,5dB, PAE=16%),
wbudowany detektor mocy i przełączniki shutdown.
