Małostratne kondensatory MLCC 500V do obwodów w.cz.

Murata Manufacturing Company, Ltd.
Produkt firmy:
Murata Manufacturing Company, Ltd.
Kategoria produktu:

Murata wprowadza do sprzedaży serię małostratnych kondensatorów ceramicznych GQM22 o napięciu znamionowym 500V, przeznaczonych do pracy w pasmach VHF, UHF i GHz.

Kondensatory te charakteryzują się dużym współczynnikiem dobroci, wąskim przedziałem tolerancji i bardzo dobrymi charakterystykami w zakresie w.cz. Są polecane do zastosowań m.in. w obwodach dopasowujących i sprzęgających wzmacniaczy wykorzystywanych np. w stacjach bazowych systemów WiMAX i LTE.

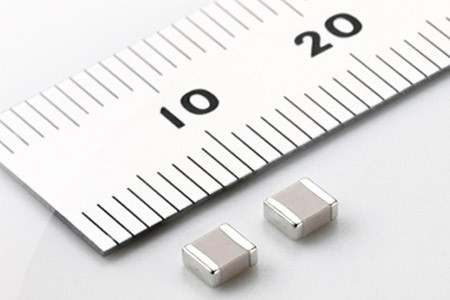

W porównaniu ze zwykłymi kondensatorami średnio- i wysokonapięciowymi wykazują większy przeciętnie o 40% współczynnik dobroci na częstotliwości 1 MHz. Produkowane są wersje o pojemnościach od 0,5pF do 100pF, zamykane w obudowach SMD o wymiarach 2,8 x 2,8 x 1,15mm.

Wytrzymują przepięcia do 1250VDC. Współczynnik Q może być oszacowany zgodnie z zależnością Q>800+20C, gdzie C jest nominalną pojemnością wyrażoną w pF i zawierającą się w przedziale od 1 do 30pF.

Dla kondensatorów o pojemności powyżej 30pF współczynnik dobroci przekracza 1400 (przy 1 MHz). Dopuszczalny zakres temperatur rozciąga się od -55°C do +125°C.


Więcej na: www.murata.eu
