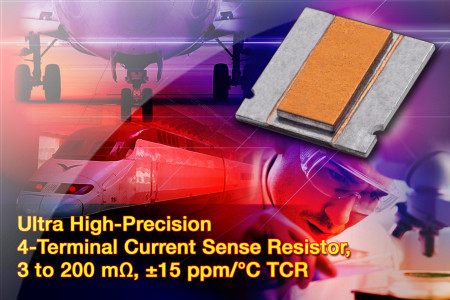

Ultraprecyzyjne 4-zaciskowe rezystory CSM3637P o zakresie rezystancji rozszerzonym do 200 mΩ

Firma Vishay rozszerza serię ultraprecyzyjnych rezystorów CSM3637P o nowe wykonania na zakres rezystancji rozszerzony do 200 mΩ. Są to 4-zaciskowe rezystory pomiarowe o bardzo małej indukcyjności pasożytniczej, produkowane w obudowach SMD. Znajdują zastosowanie w zasilaczach, przetwornicach DC-DC i ładowarkach akumulatorów.

Charakteryzują się dopuszczalnym prądem przewodzenia 40 A i mocą znamionową od 3 do 5 W. Obecnie seria CSM3637P pokrywa zakres rezystancji od 3 do 200 mΩ (±0,1%). Obok wartości standardowych producent może dostarczać wykonania o dowolnej rezystancji z tego zakresu, co nie wiąże się z wyższą ceną ani wydłużonym czasem dostawy.

Pozostałe parametry:

• indukcyjność pasożytnicza: 0,5 nH;
• TCR: ±15 ppm/°C (3...100 mΩ) i ±25 ppm/°C (100...200 mΩ);
• zakres częstotliwości pracy: 50 MHz;
• EMF: <3 μV/°C;
• stabilność długoterminowa: ±0,2% (2000 h, +70°C).
