Energooszczędne moduły LoRa SiP w obudowach BGA o powierzchni 6 x 6 mm

Microchip wprowadza na rynek serię układów LoRa SiP (System-in-Package) o oznaczeniach SAM R34/35 z wewnętrznym, energooszczędnym mikrokontrolerem 32-bitowym, transceiverem LoRa i wbudowanym stosem protokołów. Dostępne są do nich certyfikowane projekty referencyjne, sprawdzone pod względem kompatybilności z najpopularniejszymi bramkami dostępowymi LoRaWAN i serwisami dostawców usług, co ułatwia projektowanie węzłów sieciowych.

Układy SAM R34/35 cechują się bardzo małym poborem mocy w trybie uśpienia, zapewniając długi czas pracy na baterii urządzeń IoT. Większość urządzeń końcowych LoRa przez większość czasu pozostaje w stanie uśpienia, aktywując się jedynie na krótki czas w celu wysłania małego pakietu danych.

Dzięki zastosowaniu energooszczędnych mikrokontrolerów SAM L21 bazujących na rdzeniu ARM Cortex-M0+, układy SAM R34 zapewniają pobór prądu wynoszący zaledwie 790 nA w trybie uśpienia. Są zamykane w obudowach BGA o powierzchni 6 x 6 mm, co czyni je idealnymi do budowy energooszczędnych i małogabarytowych aplikacji IoT od których wymaga się wieloletniej pracy na pojedynczej baterii.

Poza energooszczędną pracą, zaletą dla projektantów jest wbudowany stos protokołów LoRaWAN pozwalający na szybkie tworzenie prototypów przy wykorzystaniu płytki deweloperskiej ATSAMR34-XPRO (DM320111), obsługiwanej przez zestaw Atmel Studio 7 SDK. Płytka ta uzyskała certyfikaty FCC, IC i RED, zapewniając zgodność z wymogami obowiązującymi w różnych regionach geograficznych.

Technologia LoRa technology została zaprojektowana do aplikacji małej mocy, zapewniając komunikację w paśmie 862...1020 MHz na większe odległości niż w przypadku standardów Zigbee, Wi-Fi czy Bluetooth przy użyciu otwartego protokołu LoRaWAN. Nadaje się idealnie do zastosowań w rolnictwie czy śledzeniu łańcuchów dostaw zarówno w terenach silnie zurbanizowanych, jak i na obszarach wiejskich.

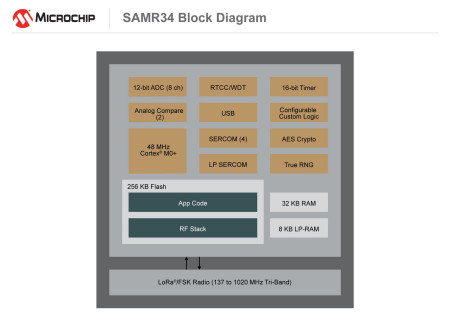

Układy SAM R34/35 są dostępne w 6 wariantach różniących się pojemnością wbudowanej pamięci (do 256 KB Flash i 40 KB RAM) i zestawem funkcji peryferyjnych. Są to m.in. 12-bitowy 8-kanałowy przetwornik A/C o szybkości próbkowania 1 MSps, port USB full-speed (12 Mbps), do 5 interfejsów SERCOM (konfigurowalnych jako USART, I²C, SPI lub LIN oraz dwa komparatory analogowe.
