Translatory poziomów logicznych ISL3034E i ISL3035E

Translatory poziomów logicznych 100 Mb/s z zabezpieczeniem ESD

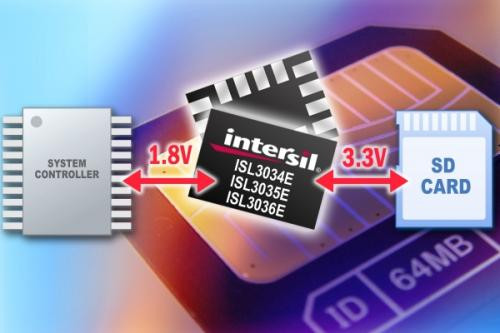

ISL3034E i ISL3035E to dwa nowe translatory poziomów logicznych w ofercie firmy Intersil, których cechy charakterystyczne to możliwość pracy z sygnałami o przepustowości do 100 Mb/s oraz zabezpieczenie ESD do ±15kV dla powierzchni nieprzewodzących i do ±9kV dla powierzchni przewodzących. Są to układy 6-kanałowe z automatyczną detekcją kierunku transmisji, przeznaczone do dwukierunkowej transmisji sygnałów pomiędzy mikrokontrolerem i urządzeniem peryferyjnym, którym może być np. karta SD, SD mini czy MMC.

ISL3036E charakteryzuje się tymi samymi parametrami, przy czym zawiera 4 kanały transmisyjne. Wszystkie trzy układy akceptują napięcia V_CC z zakresu 2,2...3,6V i napięcia VL z zakresu 1,35...3,2V. Każda z wewnętrznych linii I/O jest \"podciągana\" do V_CC lub V_L przez wewnętrzne źródło prądowe 30µA, co pozwala na komunikację z liniami typu push-pull i z otwartym drenem. Translatory ISL3034E/35E/36E są zamykane w obudowach µTQFN-16 o powierzchni 2,6 x 1,8mm.
