15-wejściowy układ nadzorowania pakietów akumulatorowych

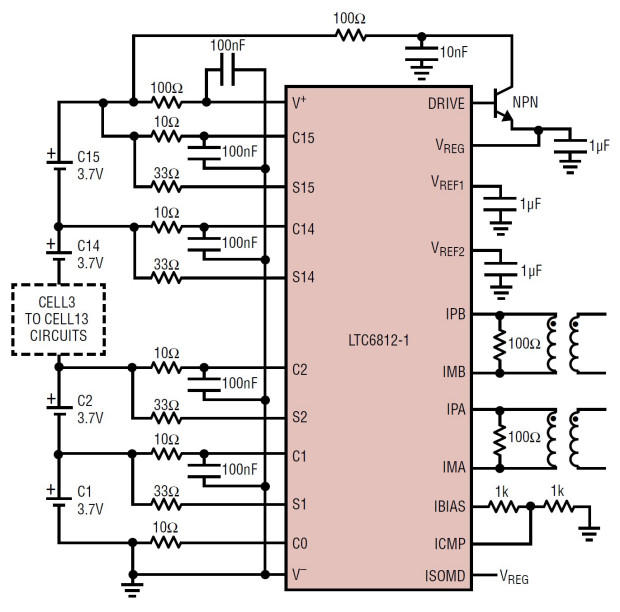

LTC6812-1 to układ nadzorowania pakietów akumulatorowych, zapewniający monitorowanie i równoważenie do 15 połączonych szeregowo ogniw. Zapewnia błąd pomiaru mniejszy niż 2,2 mV i zakres pomiarowy 0...5 V, umożliwiający współpracę z większością dostępnych obecnie ogniw o różnym składzie chemicznym. LTC6812-1 przeprowadza pomiar wszystkich podłączonych ogniw w czasie 245 s.

Zawiera izolowany interfejs isoSPI umożliwiający kaskadowe łączenie wielu układów, pozwalając na monitorowanie długich, wysokonapięciowych pakietów obejmujących nawet kilkaset ogniw. Komunikacja między układami, realizowana za pomocą skrętki o maksymalnej długości 100 m, może być prowadzona z szybkością do 1 Mbps i jest odporna na zaburzenia elektromagnetyczne.

Do nadzorowania pracy całości wystarcza pojedynczy mikrokontroler host. Ze względu na dwukierunkową komunikację między układami, przebiega ona prawidłowo nawet w przypadku wystąpienia błędu w którymś z podłączonych segmentów. LTC6812-1 może być zasilany z podłączonego pakietu lub izolowanego źródła zewnętrznego.

Zawiera m.in. 5-woltowy regulator napięcia, zespół multiplekserów i 16-bitowych przetworników A/C z programowalnym filtrem szumów oraz 9 linii GPIO do dowolnego wykorzystania. Może być przełączany w tryb uśpienia, w którym pobór prądu jest obniżany do 6 A. Jest zamykany w obudowie eLQFP-64.

Zakres zastosowań układu obejmuje pojazdy elektryczne i hybrydowe, systemy zasilania awaryjnego oraz urządzenia przenośne dużej mocy.
