Precyzyjny, 45-woltowy wzmacniacz operacyjny zero-drift z filtrem EMI

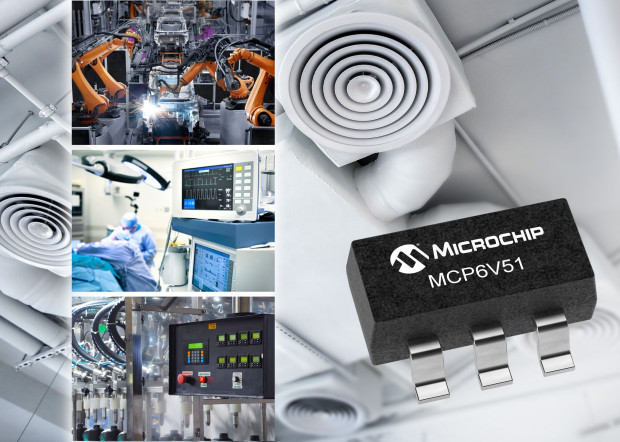

Firma Microchip zaprojektowała nowy typ precyzyjnego wzmacniacza operacyjnego zero-drift, wyposażonego w filtr EMI umożliwiający pracę w środowiskach o dużym poziomie zaburzeń elektromagnetycznych w.cz. MCP6V51 wyróżnia się też bardzo szerokim zakresem napięć zasilania od 4,5 do 45 V, umożliwiającym zasilanie z różnego rodzaju źródeł przemysłowych, np. szyn 12, 24 i 36 V oraz dającym dodatkowy margines ochrony przeciwprzepięciowej.

Układ ten pobiera maksymalnie 590 µA prądu w stanie spoczynkowym. Dzięki zastosowaniu architektury zero-drift z automatyczną korekcją, zapewnia bardzo dobre parametry stałoprądowe, w tym małe napięcie offsetu, nie przekraczające ±15 µV i dryft temperaturowy poniżej ±36 nV/°C.

Układ został zaprojektowany z myślą o zastosowaniach w czujnikach przemysłowych. Zapewnia skuteczne tłumienie tętnień zasilania (PSRR min. 134 dB) i składowej sumacyjnej (CMRR min. 110 dB). Jego pasmo wynosi 2 MHz (GBWP). MCP6V51 jest zamykany w obudowach MSOP-8 i SOT23-5.
