Podwójny niskoszumowy wzmacniacz operacyjny zero-drift o napięciu zasilania od 4,75 do 36 V

LTC2058 to podwójny, niskoszumowy wzmacniacz operacyjny zero-drift z oferty firmy Analog Devices, zapewniający bardzo dobre parametry stałoprądowe w szerokim zakresie napięć zasilania od 4,75 do 36 V. W szczególności, charakteryzuje się on bardzo małym napięciem offsetu poniżej 5 µV i bardzo małym wejściowym napięciem szumu o typowej wartości 200 nV_P-P (DC...10 Hz).

Wbudowany układ autokalibracji zapewnia mały dryft napięcia offsetu w funkcji temperatury, nie przekraczający 0,025 μV/°C i praktycznie zerowy dryft w funkcji czasu. LTC2058 zapewnia skuteczne tłumienie tętnień sieci zasilającej i składowej sumacyjnej o czym świadczą współczynniki PSRR i CMRR wynoszące typowo 150 dB.

Ponadto, zawiera wyjście rail-to-rail o szerokim zakresie zmienności napięcia i wejście, którego zakres dopuszczalnych napięć sumacyjnych obejmuje poziom źródła V-. Pasmo przenoszenia wynosi 2,5 MHz, a współczynnik slew-rate to 1,6 V/µs. Dzięki szerokiemu zakresowi napięć zasilania, małym szumom i małemu napięciu offsetu, układ doskonale nadaje się do zastosowań w przyrządach pomiarowych o szerokim zakresie dynamicznym, współpracujących z termoparami, tensometrami, czujnikami prądu itp.

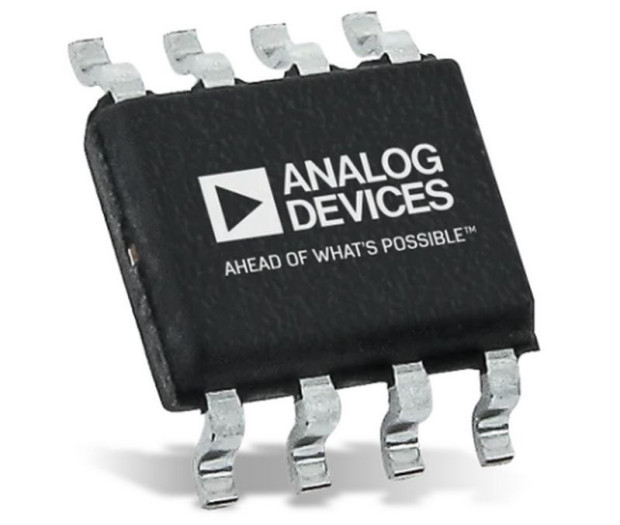

Może być przełączany w tryb shutdown, w którym pobór zmniejsza się do około 5 µA/kanał. Jest zamykany w dwóch typach obudów: SO-8 i MSOP-12.
