Liniowy kontroler zasilania diod LED do współpracy z tranzystorem NPN lub n-MOSFET

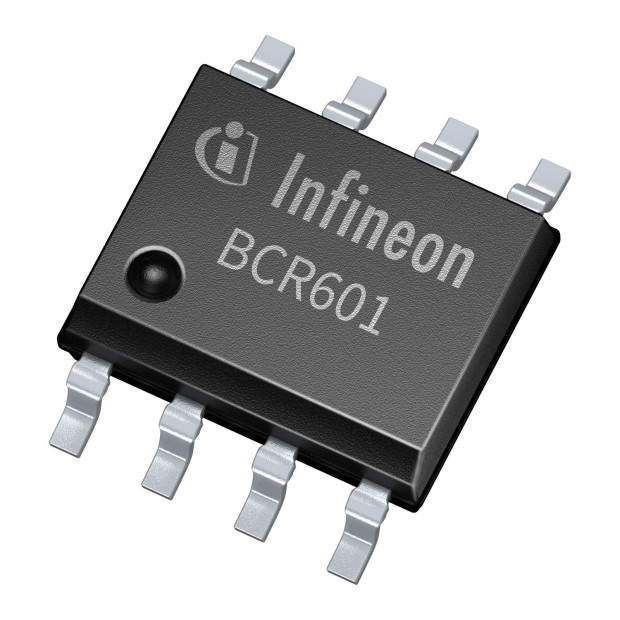

BCR601 to liniowy kontroler zasilania diod LED współpracujący z zewnętrznym tranzystorem bipolarnym NPN lub n-MOSFET, pozwalający na pokrycie szerokiego zakresu prądów i mocy wyjściowych. Jest kontrolerem tanim i miniaturowym, charakteryzującym się dużą skalą integracji. Pracuje z optoizolowaną pętlą sprzężenia zwrotnego, regulującą napięcie wyjściowe konwertera DC-DC w obwodzie pierwotnym, co pozwala na optymalne ustalenie napięcia pracy w zależności od potrzeb konkretnej aplikacji.

BCR601 zapewnia skuteczne tłumienie zaburzeń napięcia wyjściowego zasilacza. Prąd płynący przez diody jest skalowany poprzez dobór wartości zewnętrznego rezystora pomiarowego. Wbudowane zabezpieczenie hot-plug pozwala na wyjmowanie i instalowanie diod w pracującym układzie bez powodowania skoków natężenia prądu mogących degradować parametry diod i skracać ich żywotność.

Układ zawiera również programowalne zabezpieczenie nadnapięciowe oraz zabezpieczenie termiczne, powodujące czasowe zmniejszenie prądu wyjściowego do 30% wartości nominalnej po przekroczeniu dopuszczalnej temperatury pracy złącza (+155°C). Po obniżeniu się temperatury do +135°C, następuje automatyczny powrót do normalnej pracy.

Pozostałe cechy:

• zakres napięć wejściowych od 8 do 60 V,
• możliwość współpracy z zewnętrznym tranzystorem bipolarnym NPN lub n-MOSFET,
• tłumienie tętnień napięcia zasilającego 100/120 Hz,
• 3-procentowa dokładność regulacji prądu wyjściowego,
• zakres dopuszczalnych temperatur pracy złącza od -40 do +160°C,
• zabezpieczenie ESD do 1,5 kV HBM.
