Bezpieczniki eFuse o napięciu wejściowym do 60 V i zakresie regulacji prądu do 880 mA

Bezpieczniki elektroniczne eFuse serii TPS2662x (Texas Instruments) zapewniają zakres regulacji natężenia prądu progowego od 25 do 880 mA z dokładnością ±5% i mogą pracować z napięciem wejściowym z zakresu od 4,5 do 60 V.

Zawierają zespół funkcji zabezpieczających, obejmujący:

• zabezpieczenie przed odwróceniem polaryzacji napięcia wejściowego do -60 V,
• zabezpieczenie przed odwróceniem polaryzacji napięcia wyjściowego do -(60-VIN) (tylko TPS26624 i TPS26625),

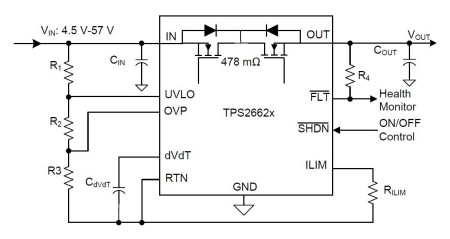

• zabezpieczenie przed odwróceniem polaryzacji prądu zrealizowane na dwóch tranzystorach MOSFET połączonych w układzie back-to-back o sumarycznej rezystancji RON równej 478 mW,
• zabezpieczenie obciążenia przed impulsami udarowymi (IEC61000-4-5),
• zabezpieczenie przed impulsami EFT (IEC 61000-4-4),
• zabezpieczenie nadnapięciowe do 38 V (tylko wersje TPS26622 i TPS26623).

Wszystkie bezpieczniki eFuse serii TPS2662x są produkowane w obudowach SON-10 o powierzchni 3 x 3 mm i mogą pracować w zakresie temperatur otoczenia od -40 do +125°C. Znajdują zastosowanie w modułach I/O sterowników PLC, czujnikach, układach napędowych, termostatach itp. TPS26620, TPS26622 i TPS26624 pracują w trybie Latch, a TPS26621, TPS26623 i TPS26625 w trybie Auto-Retry. Wszystkie charakteryzują się małym poborem prądu, wynoszącym 340 mA w stanie aktywnym i 12 mA w trybie shutdown.
