Transceiver half-duplex RS-485/RS-422 z izolacją do 3 kV w obudowie SSOP-16

ISO1500 to miniaturowy transceiver half-duplex do aplikacji TIA/EIA RS-485 i RS-422, zamykany w obudowie SSOP-16 o powierzchni 4,9 x 3,9 mm. Zapewnia on szybkość transmisji do 1 Mbps oraz izolację galwaniczną do 3 kV rms (1 min.), zgodnie z UL 1577, pomiędzy szyną komunikacyjną i interfejsem logicznym. Linie szyny komunikacyjnej są zabezpieczone przed wyładowaniami ESD i impulsami przepięciowymi EFT. Wyjście odbiornika zawiera zabezpieczenie przed zwarciem i rozwarciem.

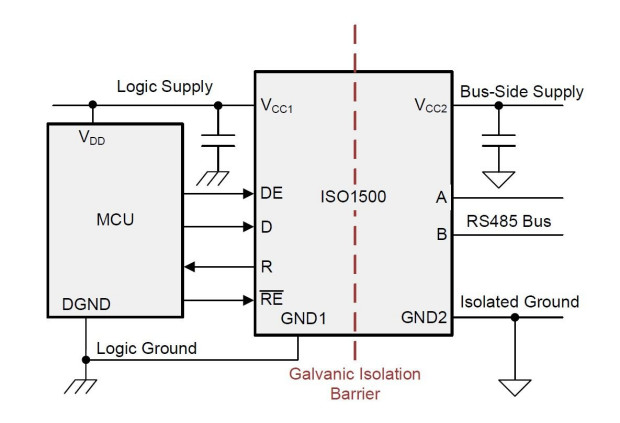

Małe wymiary ISO1500 pozwalają zredukować wymaganą przestrzeń płytki drukowanej w porównaniu z innymi izolowanymi transceiverami, jak również rozwiązaniami bazującymi na nieizolowanym transceiverze RS-485 i sprzęgaczu optycznym. Układ jest przeznaczony do komunikacji na duże odległości. Zapewnia separację galwaniczną pętli pomiędzy obwodem pierwotnym i wtórnym, pozwalającą na pracę przy znacznie szerszym zakresie napięć sumacyjnych.

Pracuje z napięciem zasilania od 1,71 do 5,5 V po stronie interfejsu logicznego, pozwalającym na współpracę z niskonapięciowymi układami FPGA i ASIC oraz z napięciem szyny od 4,5 do 5,5 V. Zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +125°C. ISO1500 jest odporny na impulsy przepięciowe o szybkości narastania do co najmniej 100 kV/µs.
