Zaawansowany 6-watowy wzmacniacz audio klasy H do urządzeń bateryjnych

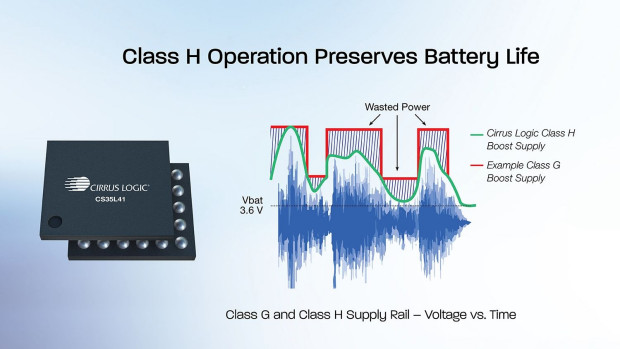

Firma Cirrus Logic prezentuje nowy, jednokanałowy wzmacniacz audio CS35L41 klasy H, przeznaczony do zastosowań w smartfonach i innych urządzeniach bateryjnych. Jest to najbardziej zaawansowany wzmacniacz obejmujący sekcję klasy D oraz stopień Boost pracujący w klasie H i zasilany napięciem 11 V. Zadaniem stopnia Boost jest śledzenie napięcia wyjściowego i optymalne dobieranie napięcia zasilającego dla zapewnienia maksymalnej mocy wyjściowej i sprawności.

Ponadto, wbudowana sekcja DSP realizuje algorytmy zabezpieczające i poprawiające jakość dźwięku, bez obciążania współpracującego mikroprocesora, jak również bez potrzeby stosowania zewnętrznego procesora DSP. CS35L41 charakteryzuje się najmniejszym poborem mocy, najmniejszymi szumami i najmniejszymi wymiarami spośród dostępnych na rynku wzmacniaczy tej klasy.

Algorytm zabezpieczający pozwala bezpiecznie sterować głośnik do jego mocy maksymalnej, bez obaw o uszkodzenie np. wskutek przegrzania. Dodatkowo, układ zarządzania zasilaniem zapewnia adaptację do parametrów głośnika i akumulatora, zapewniając ochronę akumulatora i systemu bez pogorszenia głośności i jakości dźwięku.

CS35L41 został zrealizowany w procesie 55 nm i jest zamykany w obudowie WLCSP o powierzchni 5,64 mm². Charakteryzuje się mocą wyjściową wynoszącą 5,3 W @ 1% THD+N (6,0 W @ 10% THD+N). W stanie spoczynkowym pobiera zaledwie 6,7 mW mocy i generuje szum wyjściowy na poziomie 9 µV. Zawiera interfejsy I²S, TDM i PDM.
