Precyzyjny, dwukierunkowy wzmacniacz pomiarowy o krótkim czasie ustalania napięcia
Maxim Integrated Products, Inc.

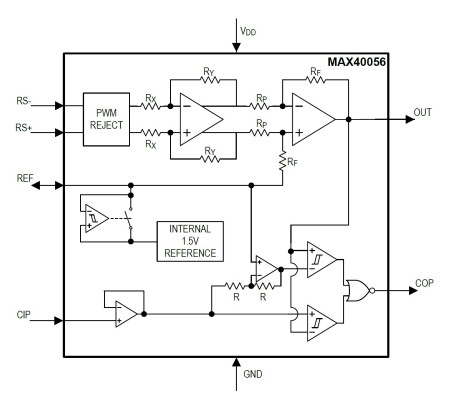

MAX40056 to dwukierunkowy wzmacniacz current-sense o szerokim zakresie wejściowych napięć sumacyjnych od -0,1 do +65 V. Jest przeznaczony do monitorowania prądów fazowych przy współpracy z obciążeniami indukcyjnymi, jak silniki czy zawory elektromagnetyczne, gdzie do kontroli napięcia i prądu wykorzystywana jest modulacja PWM.
Dzięki dużej dokładności pomiaru (0,3%) i 4-krotnie krótszemu czasowi ustalania napięcia niż w przypadku innych tego typu wzmacniaczy, pozwala on zwiększyć sprawność energetyczną i ograniczyć wibracje silnika. MAX40056 zawiera układ eliminowania zaburzeń wywoływanych zboczami sygnału PWM o szybkości narastania do około ±500 V/µs.
Charakteryzuje się współczynnikiem CMRR wynoszącym typowo 60 dB (dla wejściowego 50 V, ±500 V/µs) i 140 dB dla napięcia DC. Zawiera źródło napięcia referencyjnego +1,5 V do regulowania offsetu napięcia wyjściowego, sygnalizującego kierunek przepływu prądu wejściowego. Wyjście REF może być doprowadzone do zewnętrznego obciążenia, pozwalając wyeliminować problemy związane z prowadzeniem sygnału referencyjnego przez płytki drukowane narażone na silne zaburzenia elektromagnetyczne.
Alternatywnie, w przypadku dużych napięć zasilania, wewnętrzne źródło referencyjne może być zastąpione źródłem zewnętrznym o większym napięciu. Wewnętrzne lub zewnętrzne źródło napięcia referencyjnego może być wykorzystane do definiowania napięcia progowego dla wewnętrznego komparatora sygnalizującego przekroczenie dopuszczalnego natężenia prądu.
MAX40056 pracuje w zakresie temperatur otoczenia od -40 do +125°C. Jest zasilany napięciem z zakresu od 2,7 do 5,5 V. Występuje w dwóch wariantach 8-wyprowadzeniowych obudów: WLP (2,02 x 1,4 mm) i µMAX. Jego ceny hurtowe zaczynają się od 1,19 USD przy zamówieniach 1000 sztuk. Dostępny jest zestaw ewaluacyjny MAX40056EVKIT w cenie 69 USD.
Ważniejsze cechy:
- czas ustalania napięcia wyjściowego: 500 ns (zbocze PWM 500 V/µs),
- CMRR:
- 60 dB dla przebiegu AC (impuls PWM 50 V, ±500 V/µs),
- 140 dB dla DC,
- zakres napięć wejściowych: od -0,1 do +65 V,
- zabezpieczenie przepięciowe: od -5 do +70 V,
- pasmo: 300 kHz (-3 dB),
- trzy warianty wzmocnienia: 10, 20 i 50 V/V,
- wbudowane źródło referencyjne: 1,5 V (1%),
- wejściowe napięcie offsetu: typ. 5 µV,
- wyjście Rail-to-Rail.
