Szybki i precyzyjny wzmacniacz current sense o wymiarach 1,6 x 1,6 mm

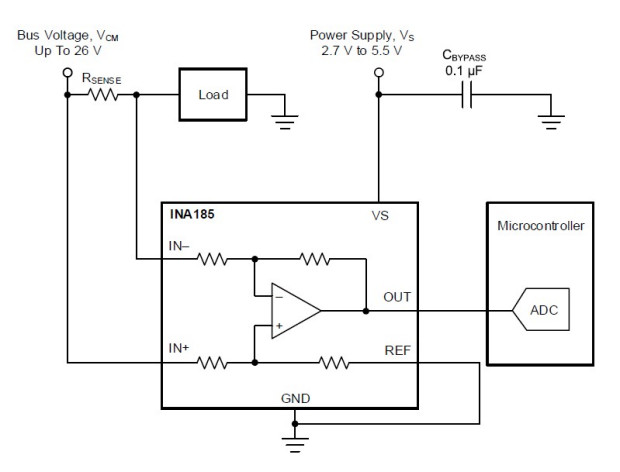

INA185 to miniaturowy wzmacniacz pomiarowy current sense, zamykany w obudowie SOT-563-6 o powierzchni 1,6 x 1,6 mm i grubości 0,55 mm. Pomimo niskiej ceny jest wzmacniaczem precyzyjnym o krótkim czasie odpowiedzi. Realizuje dwukierunkowy pomiar natężenia prądu poprzez pomiar spadku napięcia na rezystorze bocznikowym.

Jego zakres wejściowych napięć sumacyjnych rozciąga się od -0,2 do +26 V i jest niezależny od napięcia zasilającego. Wzmocnienie układu jest ustalane przez sieć precyzyjnych, skompensowanych termicznie wewnętrznych rezystorów i może wynosić 20, 50, 100 lub 200 V/V.
INA185 pracuje z napięciem zasilania od 2,7 do 5,5 V przy maksymalnym poborze prądu 260 mA. Jego zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +125°C.

Pozostałe parametry:

• pasmo: 350 kHz,
• slew rate: 2 V/µs,
• dokładność: ±0,2%,
• napięcie offsetu:
  ±55 µV (maks.) @ VCM=0 V,
  ±100 µV (maks.) @ VCM=12 V,
• dryft offsetu: maks. 0,5 µV/°C.
