Specjalizowane przetwornice DC-DC do sterowania diod LED w aplikacjach samochodowych
Diodes Incorporated

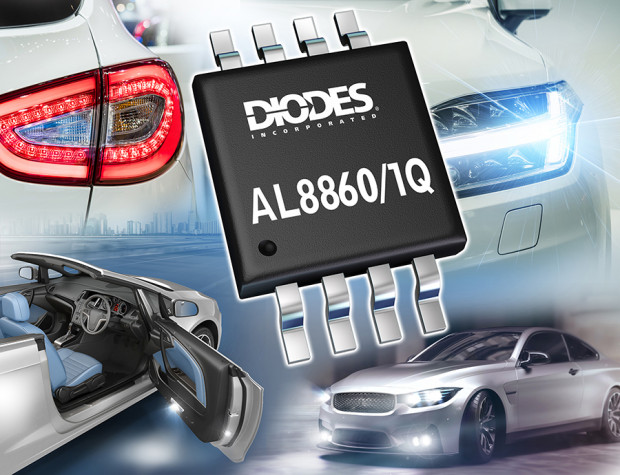

AL8860Q i AL8861Q to specjalizowane przetwornice DC-DC pełniące funkcję sterowników diod LED w instalacjach samochodowych, w tym zarówno świateł zewnętrznych, jak i oświetlenia wewnętrznego kabiny. Oba układy uzyskały kwalifikację AEC-Q100 Grade 1. Pracują z napięciem wejściowym z szerokiego zakresu od 4,5 do 40 V, co zapewnia poprawną pracę w samochodach z systemem start-stop oraz odporność na przepięcia powstające podczas przełączania zasilania.
AL8860Q i AL8861Q, zamykane w obudowach MSOP-8EP, zapewniają wydajność prądową 1,5 A. Umożliwiają regulowanie jasności diod LED sygnałem PWM i analogowym za pomocą wyprowadzenia CTRL/SET, służącego również do programowania czasu działania funkcji miękkiego startu i przełączania układu w tryb standby.
AL8860Q i AL8861Q mogą być taktowane sygnałem o częstotliwości sięgającej 1 MHz, co umożliwia współpracę z mniejszymi i tańszymi komponentami magnetycznymi. Zawierają zabezpieczenie przed zwarciem i rozwarciem diod LED, przed zwarciem szeregowego rezystora pomiarowego (tylko AL8861Q) oraz przed przegrzaniem. Zapewniają sprawność energetyczną sięgającą nawet 95%.
